PMT Hektor – digitalizácia s ozvučením

Digitalizácia LOKO | Gabriel Meszároš, 17. 04. 2011 (6717 zhliadnutí)

Tento pekný model som osádzal dekodérom prvý krát asi tak pred rokom. Vtedy to bola skôr jednoduchá záležitosť. Ako už mnohí vieme, tento model má osadený konektor PlugX12, ktorý je v H0 mierke skôr raritou. Nehovoriac o dostupnosti takýchto dekodérov, hlavne v danej dobe. Vložil som tam dekodér Zimo MX630F a do druhej rady pripichol dva funkčné výstupy. Zostávajúca práca bola už iba naprogramovanie dekodéra. Varianty digitalizácie sú pekne popísané aj v článku o digitalizácii TT Hektora, plus by sa dali ešte pridať variácie na tému odstraňujeme 4 piny z dekodéru PluX16.
Tak touto cestou teraz nepôjdeme



Cieľ bol jasný, ozvučenie, plné oddelenie svetiel a posunovací režim, ktorý bude mať rozsvietené pravé biele do kríža. LED osvetlenia tabuliek označenia lokomotívy spriahnuté k bielym. To jest, ak svietia, tak svietia aj tabuľky. Rozloženie funkcií:

F0 – zapnutie/vypnutie bielych svetiel + osvetlenie tabuliek,
F1 – zapnutie/vypnutie červených svetiel,
F2 – zapnutie/vypnutie reflektorov,
F3 – zapnutie/vypnutie posunovacieho režimu s pravými bielymi svetlami do kríža + osvetlenie tabuliek, žiaľ nevypína F0-F2,
F4 – krátka trúba,
F5 – rozpojovač,
F6 – tlmenie reflektoru,
F7 – dlhá trúba,
F8 – zapnutie vypnutie zvuku motora.

Funkcie F0-F2 smerovo závislé, zvuky F4, F5 a F7 funkčné aj pri vypnutom motore.

Poďme na to, začínam s plošákom lokomotívy, ktorý som si vybral a odstránil všetky nepotrebné súčiastky. Ich odstránenie bolo potrebné hlavne z toho dôvodu, aby sme získali priestor pre inštalovanú kabeláž. Pre požadovanú funkcionalitu by boli aj tak zbytočné. Ešte úplne osadený DPS od výroby.

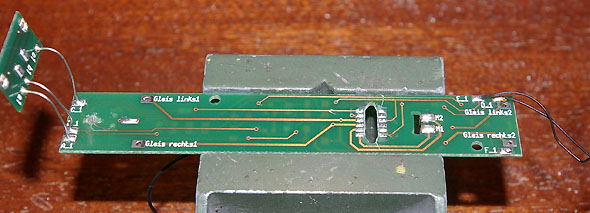

Odstránené všetky nepotrebné súčiastky, vrátane kondenzátoru z druhej strany. Priestor kondenzátoru je potrebný pre reproduktor.

Uvoľniť miesto musel aj konektor PluX12. V  jeho priestore som vyfrézoval priestor na ťahanie káblikov od dekodéra.

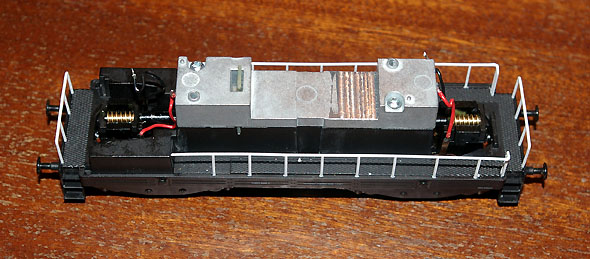

Keď už sme u frézovania. Použitý dekodér (Zimo MX642) žiaľ nevojde do pripraveného priestoru. Zo závažia bolo potrebné odfrézovať 9 mm. Na moje veľké prekvapenie, to ubralo len 6 gramov na hmotnosti. Dekodér pridáva cca 4 gramy, rozdiel je zanedbateľný.

Nasleduje priletovanie káblikov doplňujúcich funkcií na dekodér.

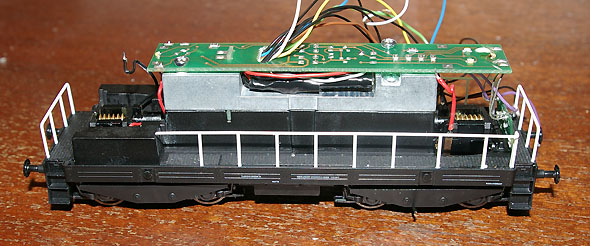

Kontrola osadenia kompletu.

Pre prácu na predných svetlách som si vyrobil „kombo“ . Tu pre úplnosť musím uviesť, že pre požadovanú funkcionalitu, bolo potrebné urobiť spolu 7 prerušení spojov na DPS (5 na hlavnom a po jednom na malých). Ako i vytvoriť tri nové prípojné miesta (na každom plošáku po jednom).

Pre zabezpečenie funkcionality osvetlenia tabuliek označenia lokomotívy, som ešte pripravil diódové „T“. Použil som vybraté diódy.

Po prerobení prednej časti, nasleduje kontrola funkčnosti danej časti. Červené schválne zapnuté do nesprávnej strany.

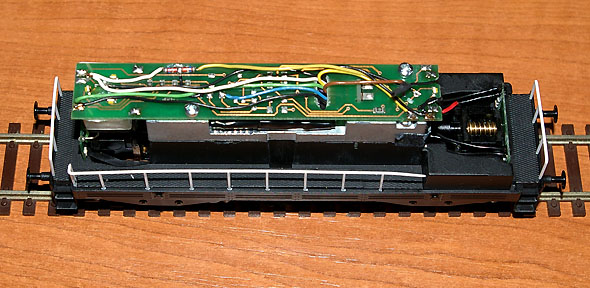

Pre prácu na zadných svetlách už ponechávam DPS na pojazde. A takto vyzerá komplet hotový pojazd pred zakapotovaním.

A tým mám hotovo, ostáva už iba programovanie dekodéra. Pri takejto práci ma napadá, či by nebolo jednoduchšie aspoň ten hlavný DPS vyrobiť nanovo. Z časového hľadiska určite nie, ale záverečná práca by bola rýchlejšia.
