Moduly | Peter Harmady, 16. 04. 2012 (13820 zhliadnutí)

Na moduloch potrebujeme pripevniť občas niečo len dočasne, napríklad ak to na module zavadzia pri preprave a skladovaní. Okrem obvyklého priskrutkovania, prichytenia modelárskou svorkou alebo zapichnutia vysokého objektu do krajiny som na niektoré takéto záležitosti použil magnety. Neodymové magnety sú pri malej veľkosti dostatočne silné. Zoženiete ich v rozličných veľkostiach i tvaroch aj u nás, ale na ebay poväčšinou z Číny alebo Honkongu obvykle za lepšie peniaze a nulovým poštovným. Ja som ich využil na moduloch troma spôsobmi.

Vysoké objekty

Čím vyššie objekty máme na krajine, tým s väčším odstupom musí byť pripevnený protiľahlý modul pri skladovaní. Tým prevážame či skladujeme zbytočne veľa vzduchu. Pokiaľ takých objektov na krajine nie je priveľa, je preto vhodnejšie ich urobiť odnímateľnými. Potom takéto objekty na krajinu buď len voľne položíme, zapichneme špendlíkom (strom) či konektorom (lampa) alebo použijeme magnet. Voľne položené štíhle vysoké objekty nemajú dobrú stabilitu. VN stožiare na mojich dvoch moduloch som teda vybavil magnetmi o hrúbke 3mm a priemere 12mm. Štvorce v krajine som už mal kvôli preprave modulov vyrezané dávnejšie, stožiare v ňom ako-tak trením síce držali, ale pri minimálnej manipulácii s modulmi bolo treba dávať pozor, aby stožiar nespadol. Na jednom module je umiestnenie blízko okraja a teda ľahko mohol padnúť až na zem. 12mm vrtákom som do terénu vyrezal dieru, vďaka mäkkému polystyrénu by na to však stačilo aj orezávatko. No a zaskrutkoval som šróbik (použil som čierny ostrý sadrokartónový) do vhodnej výšky či skôr hĺbky. Dodatočne sa výška/hĺbka týmto systémom dá jednoducho doladiť, aby bol stožiar zapustený v teréne podľa želania.

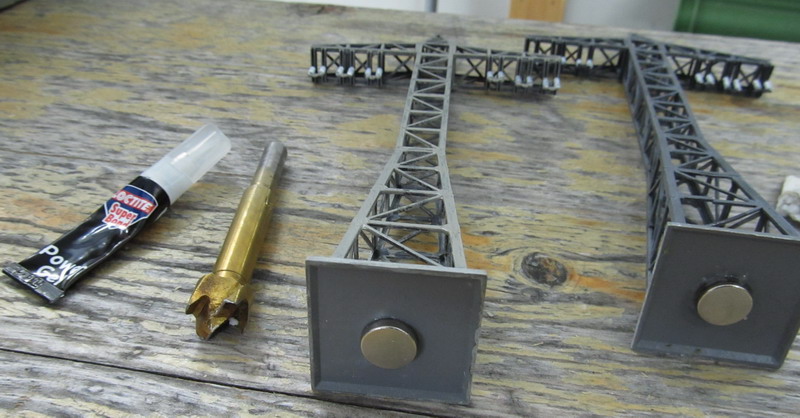

Na upevnený šróbik som umiestnil postupne kruhový magnet, na magnet lepidlo a na lepidlo VN stožiar. Nechal som to niekoľko desiatok sekúnd zaschnúť a potom som stožiar už s prilepeným magnetom dal preč. Touto metódou nemáme problém s polohovaním magnetu voči šróbiku, čo oceníme v prípade komplikovanejších objektov - v mojom prípade som mohol magnet rovno nalepiť na stožiar do stredu.

Ešte som zatrel biele okraje diery farbou trocha podobajúcou sa okoliu, nech náhodou biele okraje z podkladového polystyrénu a kuchynskej utierky nepresvitajú.

Na ďalšom obrázku demonštrujem, že použitý magnet má silu udržať stožiar aj pri 90° naklonení modulu, navyše je zámerne uložený nesprávne šikmo, aby vzdialenosť medzi šróbikom a magnetom bola až 2-3mm.

Neodporúčam lepiť druhý magnet aj do terénu, pretože vzájomná sila dvoch takto veľkých magnetov (priemer 12mm) je príliš veľká a chcelo by to silnejšie lepidlo, obyčajný polystyrén by mohlo aj vytrhnúť. Navyše šróbiková metóda umožňuje ľahkú zmenu výšky, čo sa môže v prípadoch podobných VN stožiarom zísť.

Staničné označenia

Na staniciach a zastávkach na stretnutí je dobré mať pripevnený názov stanice, aby sa fírovia na modulisku pohodlne orientovali. Rieši sa to obvykle skrutkovaním alebo modelárskou svorkou.

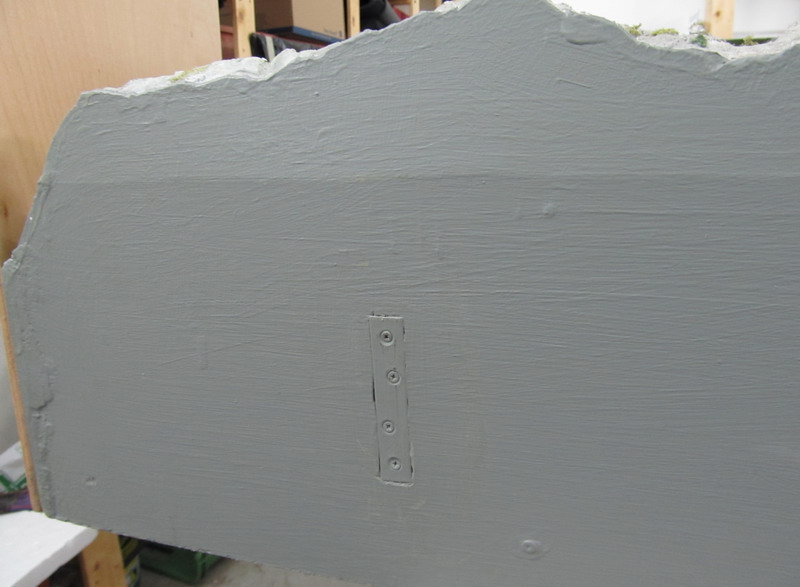

Magnet sa mi zdá vhodnejší – je rýchlejší na montáž a nie je potrebný žiaden ďalší nástroj. Do bočnice modulu som vyrezal otvor pre plech (na obrázku kus dlhý asi 7cm, ale postačuje aj 3-4cm protikus nábytkových magnetov). Zapustil som ho, aby netrčal a následne zatrel.

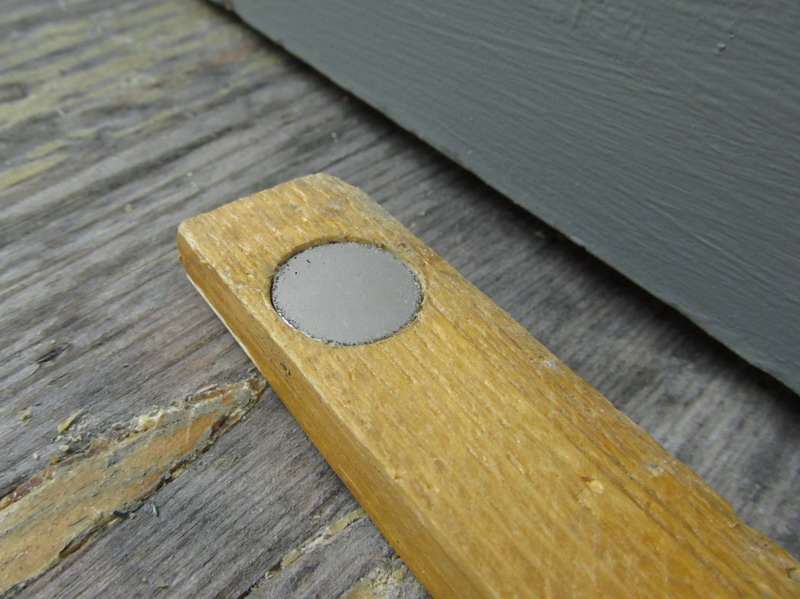

Do latky s nápisom zastávky som vyvŕtal dve diery s priemerom podľa magnetu a magnety prilepil chemoprénom. Na obrázku je detail s magnetom. Tento magnet je dokonca trocha viac zapustený, než som pôvodne plánoval, ale latku to na module drží dostatočne. Pevnostne by možno stačil aj jeden magnet, ale neudržal by latku vzpriamenú pri prípadnej manipulácii s modulom, preto je vhodnejšie použiť magnety dva.

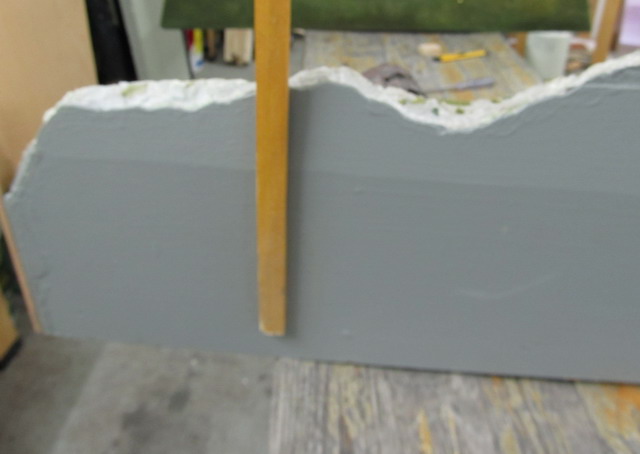

Rozmazaný obrázok takto uchytenej latky na Kameňolome.

Odnímateľné plexisklové bočnice

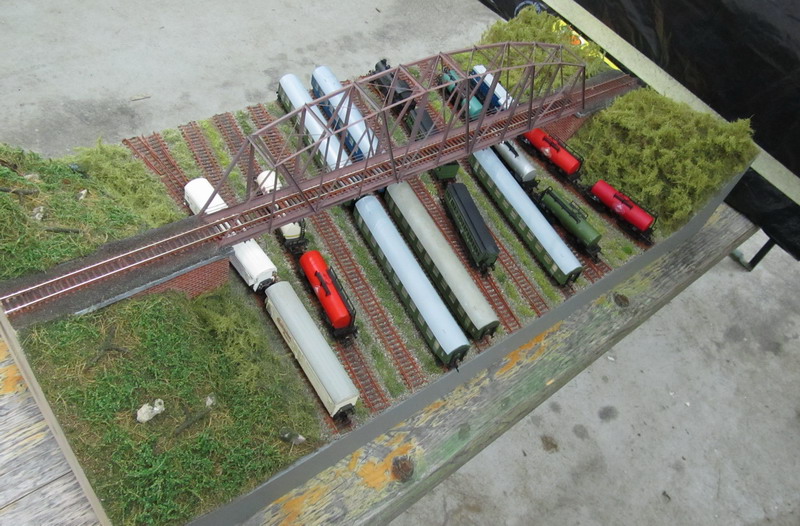

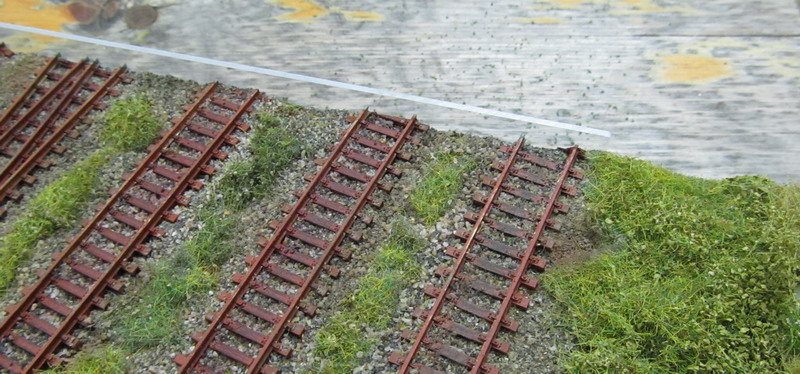

Na module, kde trať prechádza veľkým mostom ponad viackoľajnú stanicu, som na stanicu chcel umiestniť vagóny a lokomotívy, ktoré je potrebné ochrániť pred potenciálnym pádom na zem.

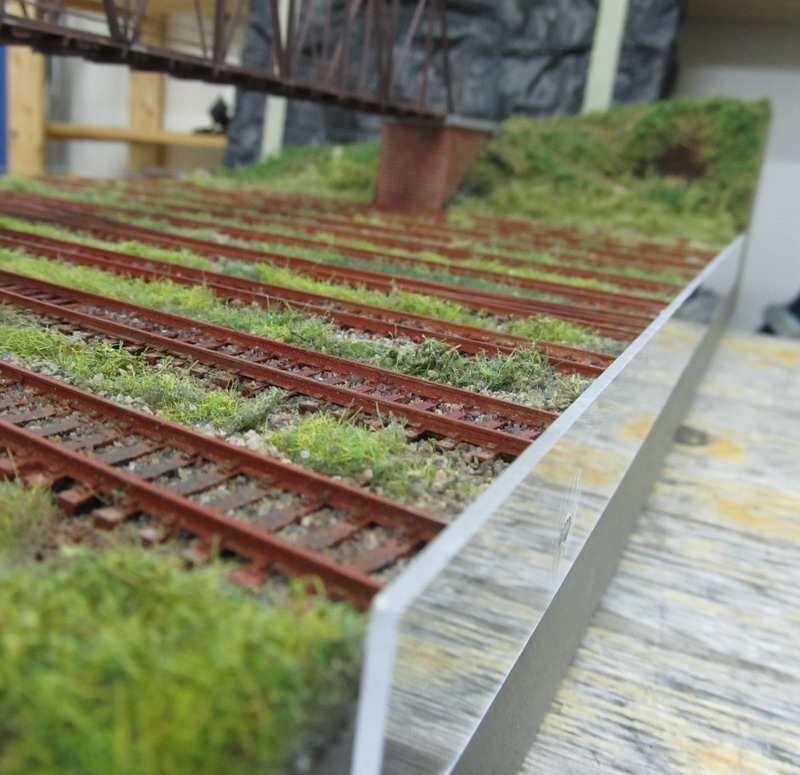

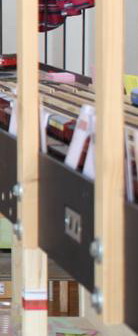

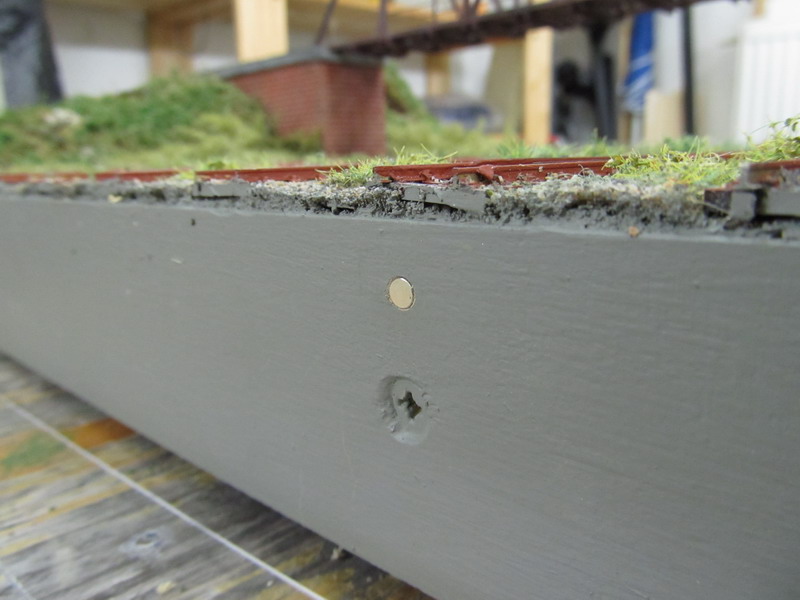

Mali by tomu zabrániť plexisklové bočnice hrúbky 2mm s celkovou výškou asi 3cm (nad terénom len asi 1cm), ktoré sú priehľadné, ale zároveň nepustia vagón mimo modulu. Plexisklo na tomto mieste sa však pri transporte a skladovaní modulu ľahko poškriabe, preto ich potrebujem urobiť odnímateľné. Použil som na to malé magnety s priemerom 3mm a hrúbkou 2mm. Každú bočnicu som kvôli pomerne malej sile vybavil troma magnetmi (na okrajoch a v strede) a magnety som na rozdiel od predchádzajúcich dvoch postupov umiestnil nielen do plexiskla, ale aj do modulov, lebo som sa obával, že pevnosť spojenia takto malého magnetu len voči plechu dostatočne veľká nebude. Upevnenie magnetov opäť podobné ako v predošlom prípade, teda vyvŕtaná diera a v nej chemoprénom zalepený magnet.

Chemoprén môže zanechať na plexiskle stopy v´daka rozpúšťadlu, ale dodatočne som ešte spodnú časť plexiskla s magnetmi zatrel šedou farbou použitou na bočnicu a priesvitná je teda už len časť nad terénom.

Kvalitu magnetu vyjadruje označenie Nxx, kde xx je číslo v rozsahu zhruba 30 až 50. Čím je toto číslo vyššie, tým je magnet silnejší pri rovnakom rozmere. N50 je zhruba o 30% silnejší než N30. Bežná kvalita je na úrovni N35. Užitočnejší je však parameter o prídržnej sile [Newton] či hmotnosti [kg] – na staničné označenia som použil hodnoty asi 15-20N/1.5-2kg, pre plexisklové bočnice to bolo už len asi 1,5N/0,15kg. Prídržná sila závisí okrem kvality materiálu na objeme a tvare magnetu.

Neodymové magnety majú naozaj veľkú silu. Kváder o rozmere 3x3x2cm pri kvalite N40 udrží asi 40kilogramov. Čokoľvek väčšie než asi centimeter štvorcový pri hrúbke 3mm používajte opatrne. Je tu nielen riziko pricvaknutia prstov, ale pri prudkom náraze sa môžu magnety rozštiepiť a vymrštiť ostré úlomky – od seba sa odpudzujú. Preto ani zlomený magnet už nedáte dohromady (mám odskúšané).
