Opakovač návestidla, predzvesť - V. diel

Modelovanie | Boris "Boco" Pecháň, 24. 01. 2017 (2218 zhliadnutí)

Ak sme už modulovku oživili návestidlami, ktoré nie sú vždy dobre viditeľné z trate, brániť tomu môže výška strojvodcu, tvar trate alebo aj namodelovaná príroda, stormčeky, kopce a pod., je vhodné mať z boku modulu umiestnený aj opakovač návestidla.









 Ak máme modul, kde je nám jasné, aké návestidlo bude v šachte zasunuté, je možné umiestniť zobrazovače do bočnice modulu ako jeho súčasť. V tomto prípade na odbočke Obora síce chýba ešte žltá LED, ale základnú informáciu o stave máme.

 Ďalšou alternatívou je umiestnenie opakovača na bok modulu pomocou svoriek, prípadne magnetov ako v tomto prípade. Do opakovača pripájame kábel, ktorý bol pôvodne pripojený k návestidlu a z opakovača je krátkym káblikom pripojené návestidlo.



Konektory sú zapojené podľa tabuľky, v tomto prípade podľa stĺpca "predzvesť"



Zapojenie je o niečo komplikovanejšie, pretože simuluje plynulé rozsvecovanie a zhasínanie vlákien v žiarovkách. Skromnejším modelárom postačí zapojiť ochrannú diódu D1 a LED s ochrannými odpormi R1 a R3. Veľkosť odporov závisí na type pužitých LED a treba si ich upraviť podľa reálnej svietivosti.

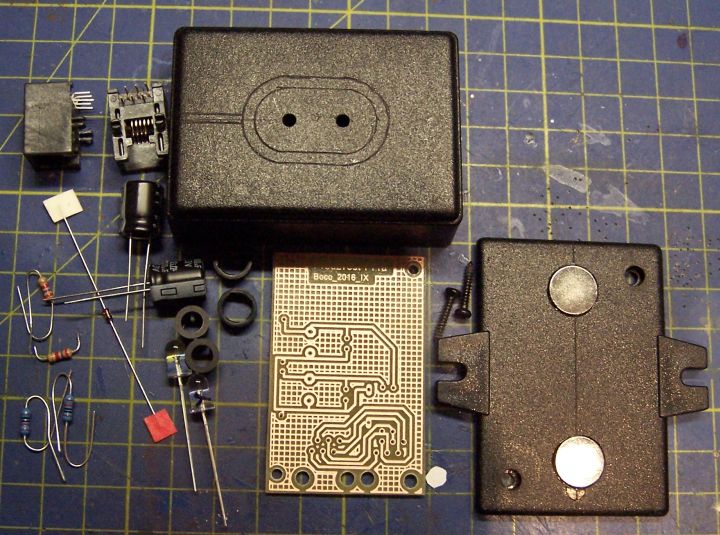

Všetky potrebné súčiastky a diely sú zobrazené na obrázku. Krabička KM-27B je zákúpená v TME. Odspodu má otvor presne na konektory, takže ho netreba pracne vytvárať. Na upevnenie opakovača slúžia neodýmové magnety 12x2mm, dajú sa výhodne získať na Ebay. Zoznam súčiastok:

Part     Value          Device         Package  Library  Price

C1       1m/6,3         CPOL-EUE5-10.5 E5-10,5  rcl      0,10
C2       1m/6,3         CPOL-EUE5-10.5 E5-10,5  rcl      0,10
D1       1N4148         1N4148DO35-7   DO35-7   diode    0,04
J1                      MX-95501-2661  555165-1 con-amp  0,38
J2                      MX-95501-2661  555165-1 con-amp  0,38
LED1                    OSPG5161A-NO   LED5MM   led      0,10
LED2                    OS5YPM5B61A    LED5MM   led      0,10
R1       3k3            R-EU_0207/10   0207/10  rcl      0,10
R2       10k            R-EU_0207/10   0207/10  rcl      0,10
R3       3k3            R-EU_0207/10   0207/10  rcl      0,10
R4       10k            R-EU_0207/10   0207/10  rcl      0,10
Kryt                    KM-27B                           1,55
2x Držiak LED 5mm                                        0,14
2ks Neodymové magnety 12x2mm - ebay                      0,20
DPS nevŕtaná,lakovaná                                    1,60
--------------------------------------------------------------
Spolu                                                    5,09

Podľa plošného spoja si poznačíme kde bude potrebné vyvŕtať otvory pre LED vrtákom 1mm. Keďže sa mi žiadalo naznačiť siluetu návestidla, pomocou staršieho kružidla na tuš, som si naznačil obrysy. Následne som otvori prevŕtal vrtákom 6,5mm pre vloženie držiakov LED.



 Obrys návestidla vyrytý do čela krabičky, neskôr som ho zvýraznil šedou farbou aj keď trošku kostrbato



 Vložené držiaky LED



 Keďže som chcel aby sa LED v držiakoch voľne pohybovali, odobral som im polovicu lamiel a radšej som ich zafixoval tavnym lepidlom. Tým sa ale z držiakov stali púzdra na LED



V návestnom module a zadnom kryte krabičky som vyvŕtal potvory pomocou vrtáku do dreva otvory 12mm. Pred tým som si ale pripravil vodiace diery pre vrták na drevo vrtákom 1,5mm.



 Pomocou 5 minutového epoxidu som magnety v module a v zadnom kryte prilepil. Všimnite si značky na magnetoch pomocou fixu. Je dôležité si pred lepením poznačiť polaritu magnetov, aby sa Vám nestalo to čo mne, keď som vlepil magnety do modulu opačne. Kvôli väčšej príťažnej sile som do modulu vložil po dvoch magnetoch 12x2mm, tým sa výsledná príťažná sila zvýšila.



 Pri prvom pokuse priložiť opakovač k modulu, som zostal prekvapený, lebo vrchná časť opakovača bola od modulu odláčaná. Vrchná dvojica magnetov v module opačne nalepená



Keďže mi magnety nešli mechanicky vylupnúť, čo je dobre znamenie, že v module dobre držia, musel som použiť plynovú pájkovačku na znefunkčnenie lepidla a potom už magnety išli vylupnúť z modulu ľahko. Ďalšiím prekvapením bolo, že som teplom magnety pokazil, už nemagnetovali, alebo len slabo. Ani na chladničke sám seba neudržal. Prilepené magnety je vhodné natrieť farbou, aby splynuli s modulom. V mojom prípade išlo o osvedčenú farbu na školské tabule.



Ako som písal už vyššie, upravil som držiaky LED, čím sa z nich stali púzdra na LED. Aby medené cestičky pod LED mechanicky netrpeli, zafixoval som ich tavným lepidlom.



 Pripravené diely na finálnu kompletizáciu.



Hotový opakovač predzvesti aj so zvýrazneným, kostrbatým obrysom



Po testoch na stretnutí v Bernolákove 2016, sme sa viacerí zhodli na tom, že použité číre LED 60° mali až moc ostré až nepríjemné svetlo pri priamom pohľade. Doma som sa potom rozhodol zbrúsiť šošovky LED do roviny a tým aj zmatniť povrch LED. Na obrázku je vidno rozdiel v intenzite, hore upravená LED, dole neupravená.



Pohľad na upravené LED pomocou stolovej brúsky a potom jemným dočistením pilníkom.  Úpravená časť sa nachádza v dostatočnej vzdialenosti od čipu, tak nehrozí jeho poškodenie.

 Na záver:

Harmi v dávnejšom článku už svoj návrh opakovača publikoval TU  Išlo ale o univerzálny opakovač s pôvodným FREMO zapojením konektora RJ45. Ja som sa ale rozhodol pre konkrétny opakovač k predzvesti a podľa teraz používaného zapojenia konektorov RJ12, lebo nie som zatiaľ vlastník mnohých druhov návestidiel a ani cena tohto opakovača nie je až tak vysoká.

 Boco
