Námet na nakladaciu rampu sypkého materiálu, alebo Červená Skala

Skutočná železnica | Marian , 20. 05. 2006 (5335 zhliadnutí)
Pri stavbe koľajiska, alebo modulu mnohí riešia dilemu, čo v staniciach nakladať (aby mali čo voziť) a aký veľký a zložitý objekt by bola nejaká továreň. No existuje aj iné riešenie. Nemusí to byť zrovna továreň, kde sa vo veľkom nakladajú vozne

Na mnohých staniciach (hlavne tam, kde sa často nakladal sypký materiál) sa zriaďovali jednoduché nakladacie rampy. Išlo o opornú stenu z betónu, alebo kameňa, ku ktorej sa naviezol svah. Po svahu mohli navrch vyjsť autá. Veľmi často sa aj takto využívali prirodzené zárezy do terénu v staniciach. Na vrchu kopca bol manévrovací priestor zväčša pre jedno nákladné auto a násypka z plechu po ktorej sa sypký materiál dostával do pristavených vozňov. Sklon násypky sa ovládal buď ručne, alebo elektrickým navijakom. Na posunovanie plných vozňov spod násypky a pristavovanie prázdnych pod násypku sa využíval elektrický navijak, alebo si vozne potiahlo lanom nákladné auto, kým bolo ešte naložené. Priložené fotografie dokumentujú takúto nakladaciu rampu v železničnej stanici Červená skala v roku 2004.


Celkový pohľad a príjazdová cesta


Oporná stena, vzadu vľavo pod hrdzavým prístreškom je navijak na ťahanie vozňov


Násypník, pohľad zospodu


Násypník a kabína strojníka

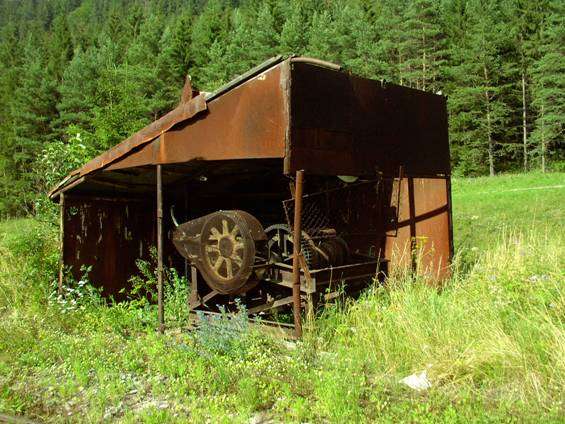

Navijak pre posun vozňov


Takmer nečitateľný štítok navijaku – ten už čosi pamätá... ale aspoň vieme, že sa námet hodí do každej modelovo historickej epochy.


Priestor násypky a kabína strojníka zvrchu


Príjazdová cesta a železničná stanica pohľad zvrchu
