Jak by se mohl vyřešit rozvod Loconetu v budoucnosti.

Elektronika | Zdeno Janeček, 06. 01. 2012 (18224 zhliadnutí)

V poslední době jsem hodně přemýšlel nad tím, jak udělat rozvody DCC a Loconet bezpečnější a hlavně odstranit problémy s padáním Loconetu při velkých layoutech. Začalo to napravovačem hran, potom testerem hran, pak jsem vymyslel úplné rozkouskování sběrnice Loconet na úseky MASTER a podružné úseky SLAVE, které by byly úplně oddělené opticky a energeticky naprosto nezávislé. No a nakonec to dopadlo úplně jinak. Vymyslel jsem uspořádání, které je sice někdy složitější, ale odstraňuje hazardy rozvodu a povoluje použití stejných adres a ID na ovladačích, bez vplyvu na lokomotivy, někde na kraji layoutu. Mám totiž názor, že prevence je vždycky lepší než následné lepení a napravování pokaženého. Je to tak jednoduchá myšlenka, že mne až zamrazilo, proč to ještě nikoho nenapadlo.

Princip je jednoduchý, každá stanice má svoji centrálu a je úplně jedno, či to je to Minibox, IBX, RKDCC nebo úplně jiná Loconet centrála. Jednotlivé stanice jsou potom spojeny přes oddělovací úseky, které jsou buzeny od té centrály, přes který spoj se bude přejíždět. Podmínkou pro všechny řešení je dostatečně dlouhý přepínací úsek, aspoň tři metry dlouhý. Ale to by neměl být problém, protože úseky širé tratě by měly být aspoň tak dlouhé.

Úplně nejjednodušší je použít páčkový „2c“ přepínač.

Řešení skoro nepoužitelné.

ale uvede nás do problematiky.

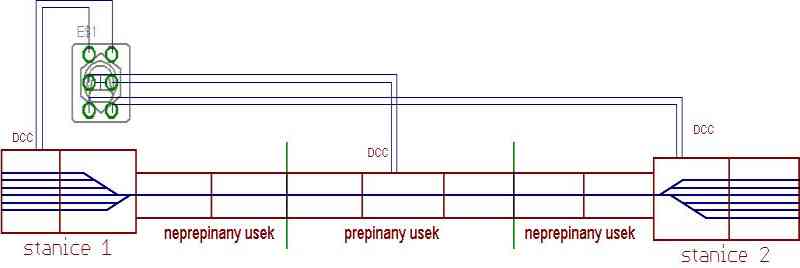

Ideový nákres.

Řešení má jen dvě výhody a to lacinost a pochopitelnost i pro naprosté lamy. Ze dvou stanic (centrál) se natáhne DCC a spojí se v páčkovém trojpolohovém přepínači. Tím pádem máme možnost, z jedné stanice, přepínat ve spojovacím úseku DCC napájení podle toho, odkud, kam, vlak pojede. Trojpolohový přepínač má oproti dvoupolohovému výhodu v tom, že jde vypnout v přepínaném úseku napájení a tak lze zamezit nesprávnému (neohlášenému) chodu vlaků.

Nevýhod to má hodně a to:

  1. Dlouhý kabel DCC ze stanice, která nebude mít ovládání
  2. Dlouhý kabel DCC do přepínaného úseku
  3. Každé projetí vlaku vyžaduje dvakrát přepnout přepínač
  4. Druhá stanice nemá vliv na obsluhu přepínaného úseku
  5. Přejetí přes označník je u druhé stanice problém a vlastně havárie, zkrat, který se musí řešit „letecky“.
  6. Je nutné před příjezdem do druhé stanice vlak zastavit v přepínaném úseku, přepnout přepínač a zasunout ovladač na druhý rozvod X3, teda připojit ho k druhé centrále a až potom pokračovat v jízdě do druhé stanice.

Toto řešení je sice možné, ale je úplně ve stylu “Pat a Mat“ a teda skoro nepoužitelné, z důvodu neustálé pozornosti ze strany obsluhy.

Zesilovač BISTR, první verze

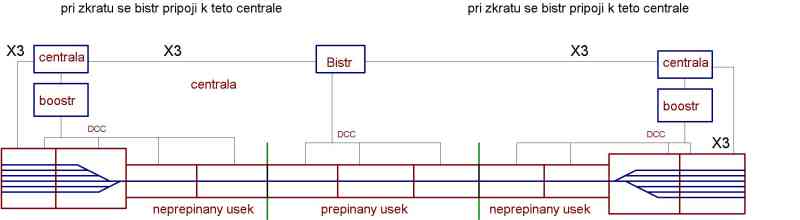

Ideový nákres zapojení:




Vymyslel jsem zesilovač BISTR (čti bistr). Název se skládá ze dvou slov a to BI, jako dva a STR , jako zbytek slova booSTR. Je to proto, že obsahuje dva vstupy sběrnice X3 a jeden výstup DCC. Je to proto, aby se mohl vytvořit oddělený úsek, který by umožňoval spojení dvou centrál bez toho, aby musel vlak zastavit.

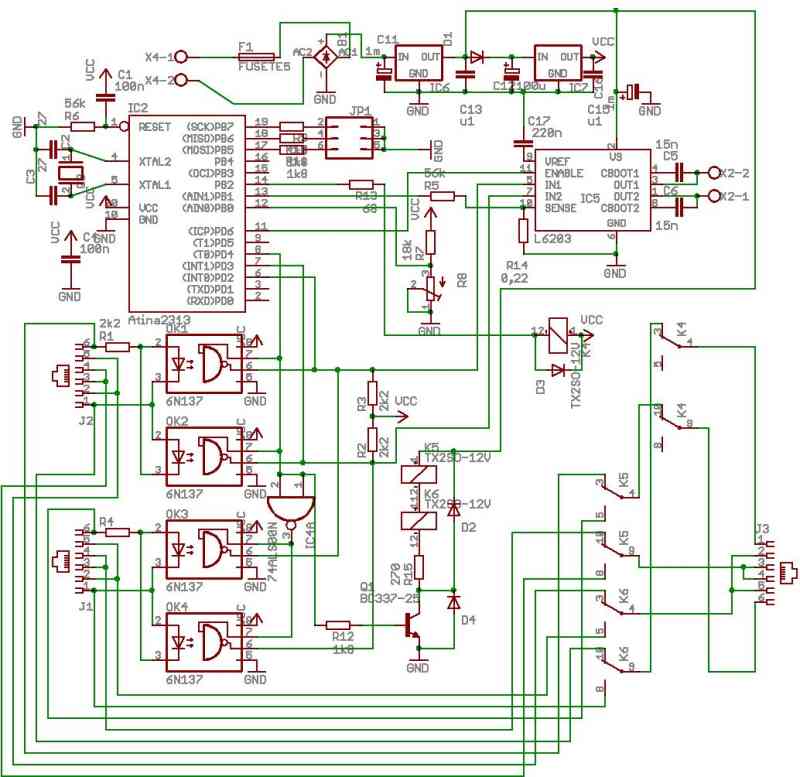

Není na tom nic složité, kdo umí číst schémata, tak to pochopí na první kouknutí.

Jsou tu dva vstupy X3 a jeden výstup DCC. Taky princip činnosti je jednoduchý a program má snad 50 bajtů délky, bez inicializace procesoru. V programu fungují dvě aplikace, test zkratu na komparátoru v procesoru a následné přepnutí na druhou zásuvku X3. Pokud zkrat trvá dál, tak se to celé vypne a po odstranění zkratu se to samo vrátí do funkčního stavu. Druhá aplikace sleduje na INT0 a INT1 činnost DCC a pokud není přítomen signál DCC, tak se to vypne do doby, než signál DCC zase naběhne. Původně jsem měl na každou dvojici 6N137 dva výstupy na ovládání, ale nedělalo to dobrotu při havarijních stavech a teda je lepší to striktně rozdělit přes hradlo NAND (invertor). Dále odpor R8 bude asi vhodné nahradit trimrem o stejné hodnotě, kvůli nastavení přepínacího proudu. Je totiž dost velký problém s ozvučenými modely, které si dokážou slušně (někdy až neslušně) potáhnout proud. Potom se musí nastavit referenční bod přepnutí na trošičku vyšší úroveň, než je provozní odběr. V zásadě platí, že čím menší je zkratový proud, tím méně trpí postihnuté součástky. Ale není to až tak kritické, protože nikdy nemůže dojít k extrémní výkonové ztrátě, protože ochrany jsou velmi rychlé. Ideální a mám to tak i nastavené, je proud okolo 1 A, při kterém se indikuje a realizuje přepnutí.

Obvod 6N137 má výstup typu otevřený kolektor a tak není problém oba výstupy spojit funkcí OR na odporech R2 a R3. Vždycky jen jedna dvojice 6N137 je funkční a druhá má výstup ve stavu “1“ a tak neblokuje hradlo OR.

Je to už pokrok, ale problém je v tom, ze přepínaný úsek nemá vstupy a výstupy pro ovladače (připomínka Petr Harmady) a tak jsem navrhnul

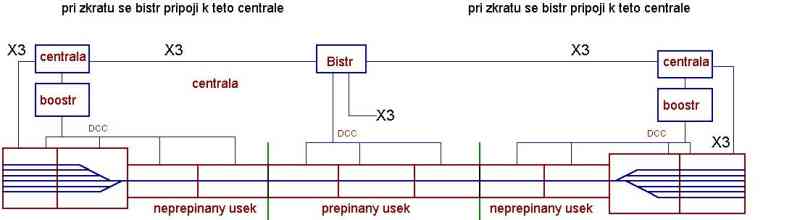

Zesilovač BISTR, druhá verze



Doplnil jsem zásuvky X3 a logiku na jejich ovládání. Vypadá to možná složitě, ale jde v podstatě jen o předchozí zapojení, doplněné přepínáním X3 zásuvky, pomocí relé, aby se obsluha nemusela soustředit, kdy se může přepichnout do další X3 krabičky.

Tady jsem ale musel řešit jeden extra problém a to, přepnutí ovladače na druhou centrálu. Teda nestačí odpojit první a připojit druhou, ale musí se inicializovat ovladač na druhou centrálu. Nejsnazší řešení je odpojit na 500-600mS napájení ovladače a po přepnutí DCC se sám ovladač připojí na druhou centrálu. Problém je, když dojde k náhodnému anebo nesprávnému požadavku na přepnutí přepínacího úseku. Proto se to musí ověřit a nechat proběhnout určitá doba a až potom se odpojí napájení ovladače a ten se inicializuje na druhou centrálu. Což nemusí byt zrovna snadné, ale jde to.

Další dost velký problém je, správný průběh fází a jejich vzájemný posun. Proto se musí zabezpečit, aby posun fází byl všude totožný. Už posun fáze nad 1µS je kritický a vyvolává falešné zkraty. Na to stačí jeden optočlen a je to v háji zeleném. Ale to samé platí i o spojování a napojování boostrů v normálním layoutu.. Například Minibox musí být vždycky připojen přes booster, jinak tam vznikne posuv fáze a bude to stále hlásit zkrat. Zase třeba RKDCC má v sobě zabudovány optočleny a posun fáze je naprosto totožný.

Má to samozřejmě svoje výhody a nevýhody.

Nevýhody:

  1. dostatek centrál, ale dnes, kdy už skoro každý má Minibox, to asi nebude problém
  2. dostatečně dlouhé meziúseky, podle mne stačí tři metrové moduly, ideální by byly čtyři a víc.
  3. dostatek zesilovačů Bistr, ale plánuji je uvolnit a tak by nebyl problém, jich postavit.dostatek
  4. Loconet boxy jsou účinné jen ve stanici, ku které patří navazující X3. Není možné řídit lokomotivu z jiné stanice.
  5. zákaz dvou lokomotiv na spojovacím úseku. Musely by se používat označníky a dodržovat výtažná vzdálenost.
  6. Zkomplikování rozvodu X3 i DCC

Výhody:

  1. zrušení omezení pro používání adres, teď by se musely sledovat jen lokomotivy s adresami, které jsou použity pro celý layout, místní lokomotivy můžou mít adresu skoro libovolnou, která není určena pro celý layout.
  2. Krátká odezva na příkazy, Pokud se bude řídit pár lokomotiv ve stanici, tak je to velmi rychlé.
  3. Omezení chyb vyplývajících z obrovského rozvodu X3.
  4. Oddělení stanic od sebe, kdy každá chyba Loconetu způsobu odstavení celého kolejiště, například zkrat v zásuvce X3.
  5. nebráni to použít X3 na ovládání příslušenství
  6. je možnost kombinace stávající topografie a mého návrhu. Teda rozdělit layout na menší úseky (třeba po 5 stanic), kde by nehrozil kolaps vlivem rozsáhlého rozvodu X3.
  7. je tu dokonce možnost použít i jiný systém než Loconet, teda Lenz, Zimo, Denet apod. Problém by byl ve výměně ovladačů na hranicích systémů a napojeni DCC na zásuvku RJ12, od těchto systémů.
  8. Počet lokomotiv, obsluhovaných v layoutu je skoro neomezen a pokud je omezen, tak je to vlastnostmi jednotlivých centrál, než možnostmi Loconetu. Jako příklad uvedu Minibox, který dokáže ovládat jen 8 dekodérů, ale pokud je nebo bude počet stanic třeba 20, tak počet současně jezdících lokomotiv je až 160, bez nějakých větších problémů s komunikací. Je to samozřejmě velmi hypotetické ve smyslu provozním, ale fyzicky reálně možné. Podle mých zkušeností končí schopnosti jedné centrály někde při 60 aktivních dekodérech současně, při pětipaketovém řízení, (čtyřpaket 75) a při trojpaketovém řízení, okolo 90 aktivních dekodérů v reálném čase. To jsou limity, které nejdou překročit, protože DCC víc než těch 120,150 nebo 180 paketů za vteřinu prostě neumí poslat. Pokud by se nevysílaly pakety funkci, bylo by to jiné, ale to dost dobře nejde.

A delší doba odezvy, 2+ vteřin, je už dost riskantní, zvlášť když se začnou pakety v Loconetu opakovat, vlivem kolizi a současným přístupem podle priorit. On totiž Loconet má taky svoje mouchy a třeba přihlášení ovladače je časově náročné.

Lacinější řešení, bez zdroje.

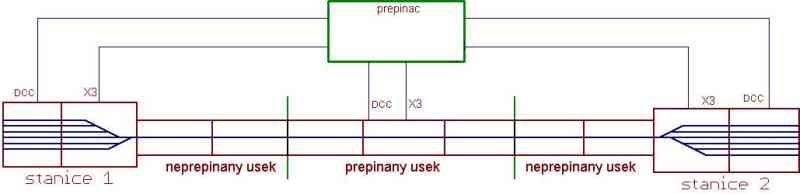

No a nakonec jsem vymyslel variaci na téma prvního zapojení, které mi nedalo spát svoji jednoduchostí.

Řešení je kabelově dost náročné, ale zase je bezproblémové po stránce zfázování a instalace a navíc nepotřebuje vůbec žádné zdroje napájení. Taky tady je problém s inicializací ovladačů, který musí být vyřešen stejně jako u mého předchozího návrhu.

Tohle řešení mi připadá celkem dobré, i když vyžaduje poměrně dlouhé kabely DCC, které se musí extra natáhnout. Výhoda tohoto řešení je taky v tom, že umožňuje pracovat ve dvou režimech. Teda „s“ nebo „bez“ zásuvek X3 zapojených do
přepínacího úseku, podle následujícího nákresu. Toto řešení má dost výhod i dost nevýhod, ale je to celkem vyrovnané řešení na použití.

Mám vyzkoušené všechny varianty a mne osobně se nejvíc líbí tato verze, i když káblování není zrovna moje oblíbená činnost.

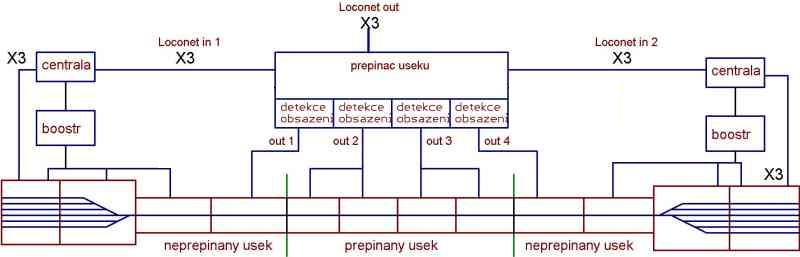

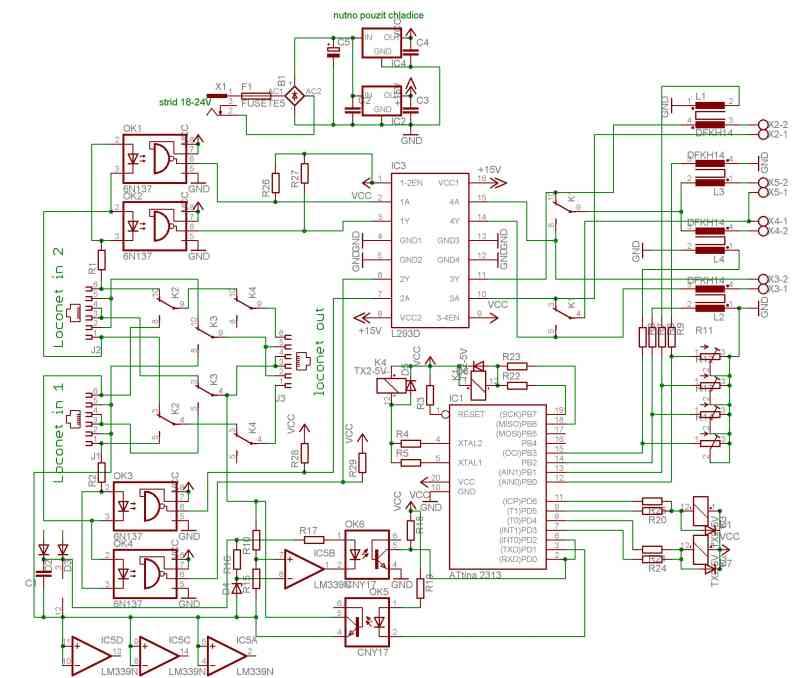

Puristické řešení 1.

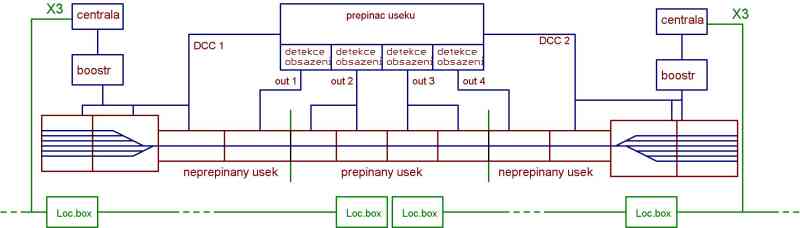

Ideový návrh :

Návrh určený pro ty, kterým se nelíbí zkratový proud tekoucí přes jejich mašinky a vůbec ty, kteří mají rádi perfektně udělané věci. Schéma:

Navrhnul jsem toto maximalistické řešení, kdy přes mašinky neteče zkratový proud a průjezd úsekem je řízen detekcí obsazení.

Je to vlastně triviální, najetím do úseku před přepínaným úsekem, se připojí DCC v přepínaném úseku na tu centrálu, která patří k tomu úseku. Takže najetím na rozhraní se nic neděje a přes mašinku neteče žádný zkratový proud. Pokračováním v cestě přejede lokomotiva do dalšího detekovaného úseku, kde se přepne DCC na druhou centrálu a zároveň se přepojí zásuvka “Loconet out“ na druhou zásuvku Loconet in 1 nebo in 2, podle směru jízdy. V obou případech se na dobu asi 500-600mS odpojí napájeni DCC na pinech 1 a 6 zásuvky RJ12 z důvodu nové inicializace ovladače na druhou centrálu.
Zvláštností je následné blokování projetých úseků z důvodu opětovného volání funkcí buď kovovými kolečky nebo šuntovanými nápravami na vagonech. Odblokování a vlastně uvedení do počátečního stavu se vykoná opuštěním posledního detekovaného úseku.

Navíc se mi líbí možnost dalšího možného rozšíření v tom, ze se dá připojit Loconet a obvod může vysílat pakety “B2“ Loconetu o obsazení úseků a tak by se mohl poměrně snadno zabudovat obojstranný autoblok se čtyřmi oddíly. To by samozřejmě vyžadovalo prodloužit příslušné detekované úseky aspoň na délku normálního vlaku.

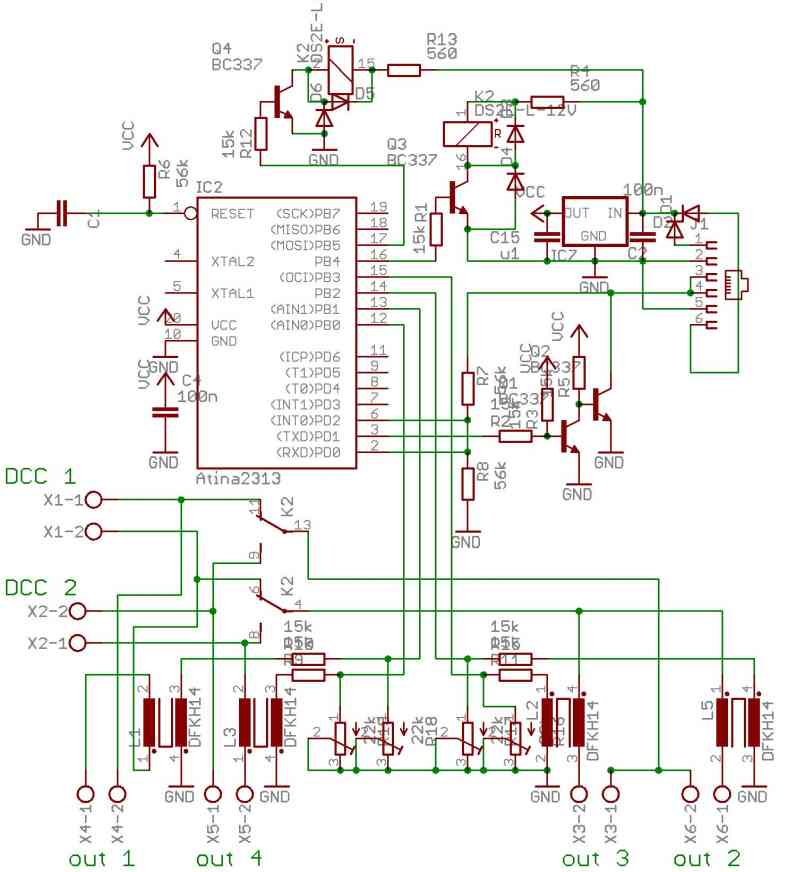

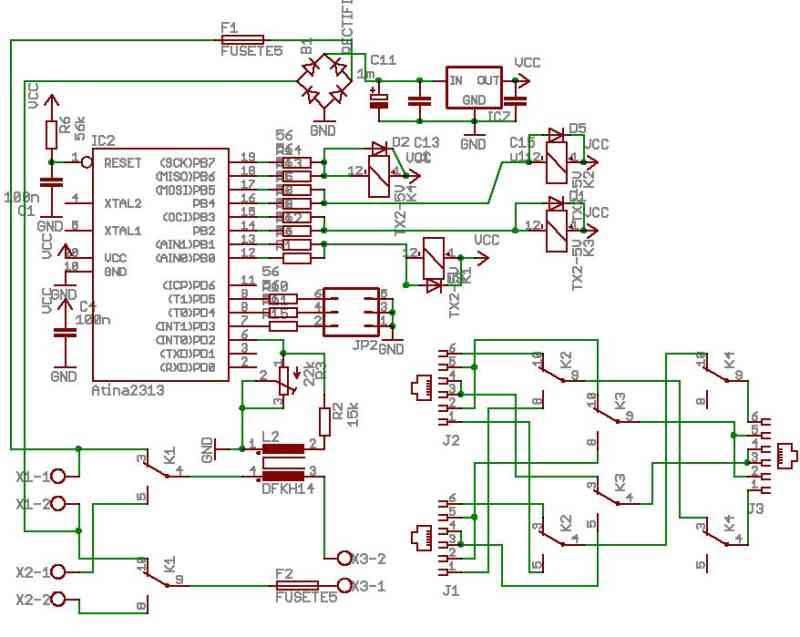

Puristické řešení 2.

Tohle řešení je podle mého gusta, je jednoduché, snadno realizovatelné a nemá žádné zrady a podrazy. Tím myslím, že se nemusíme obávat nesfázování DCC a taky Loconet je vyřešen vcelku dost pochopitelně a logicky. Prostě se umístí na rozhraní, mezi úseky 2 a 3, kde se detekuje přepnutí mezi centrálami, dvě krabičky Loconet-Boxu. Pokud přejede hnací vozidlo přes toto rozhraní, tak se mašinfíra s ovladačem přepíchne do druhé krabičky Loconet-Boxu. Tím pádem není potřeba to řešit elektronicky a je “vymalované“. Navíc je tu dost času na zjištění, že je nutné přepíchnout ovladač a není to až tak časově kritické.

Je tady trošku větší problém s delšími rozvody DCC, ale to je cena za bezproblémový Loconet úplně zanedbatelná a pokud si na to zvykneme, nebude to žádný nedostatek.

Toto řešení má jednu zvláštnost a to napájení z X2 nebo X3, podle toho, které řešení upřednostníme. V zásadě je to úplně jedno, protože odběr obvodu je okolo 4mA a to ničemu a nikomu nemůže vadit. Výhoda tohoto řešení spočívá v tom, že nejsou nutné optočleny na odděleni a taky samostatné napájení. Tím se velmi výrazně snížila komplikovanost zapojení, bez vlivu na činnost. Je ale nutné X2 nebo X3 připojit, jinak zařízení nefunguje. Sběrnice DCC je galvanicky úplně oddělena od zbytku zařízení.

Musel jsem použít bistabilní relé, abych snížil klidový proud. Přepínací proud je jen 10mA po dobu 20mS. Mohl bych dát ještě kratší dobu, podle datasheetu může být 6mS, ale to se mi zdá přece jenom na hranici použitelnosti. Použít obyčejné relé jsem odmítnul z důvodu možnosti výpadku napájení, které by mohlo dělat psí kusy a přepínat centrály nahodile.

Mohl jsem se bez indikace a hlášení zpětné vazby obejít, ale to se mi nelíbilo a možnost používat pakety “B2“, na informaci o stavu úseků, je pro mne vysoce žádoucí.

Shrnutí

Návrhy umožňují sestavovat menší i obrovské layouty, které nebudou potřebovat obrovské rozvody X3 na hranici použitelnosti. S pár lokálními centrálami bude možné postavit layouty, které by se ani jinak postavit nedaly. Navíc tyto moje řešení znatelně urychlují odezvu a velmi se zvyšuje počet zařízení, které je možné připojit na jednotlivé sběrnice Loconet.
Je odzkoušené, že do 120-150 m délky Loconetu je to realizovatelné s jedním rozvodem X3, ale na překročení této hranice je už nutná perfektní spolupráce a 100% funkčnost všech komponentů. A bohužel na setkání na testování není čas. Sám jsem zvědavý, které řešení se nakonec ukáže jako nejlepší.

Ještě dodatek,

Protože je stanovené normou, ze spojení modulů je provedeno kombinací banánek, zdířka, tak kabely pro propojení DCC, musí být upraveny přípravkem na spojení „banánek-banánek“ a to pomocí měděné trubičky s vnitřním průměrem 4mm a délkou aspoň 8 cm. Měděná trubička se dá koupit u prodejců s bílou technikou. Následně se trubička nasune do stejně dlouhé smršťovací bužírky a nahřeje se. Tím pádem vznikne konstrukční díl, kterým se dají spojit dva banánky bez rizika náhodného zkratu.
