Stavba M286 z leptu

Stavba vozidiel | Marian Sopfrits, 05. 08. 2012 (13465 zhliadnutí)

Na modelovom koľajisku by určite nemal chýbať motorový voz M 286. Na burzách sú k dostaniu odliatky rôznej kvality (niekoľko ich doma mám, dokonca som jeden aj opracoval a nastriekal). Avšak ani jeden nezodpovedal mojim predstavám. Nemám znalosť, že by bol k dispozícii lept tohto motoráku. No a tak po úspešnej spolupráci s J. Bačom na inom projekte slovo dalo slovo a vznikol tento nový model M286 v rozchode zlatého stredu. Model je koncipovaný ako lept pre karosériu, doplnky k podvozku a detaily strechy. Ďalej odliatok strechy,masiek podvozkov a interiéru. Master strechy je 3D tlačený, s tým, že jednotlivé leptané detaily budú dolepované na odliatok.

Prácu ako už býva zvykom u leptov som začal vybratím jednotlivých dielov z planžety a začistením. Motorové vozy sú charakteristické zaoblením po celom obvode karosérie. Inak tomu nie je ani u M 286.

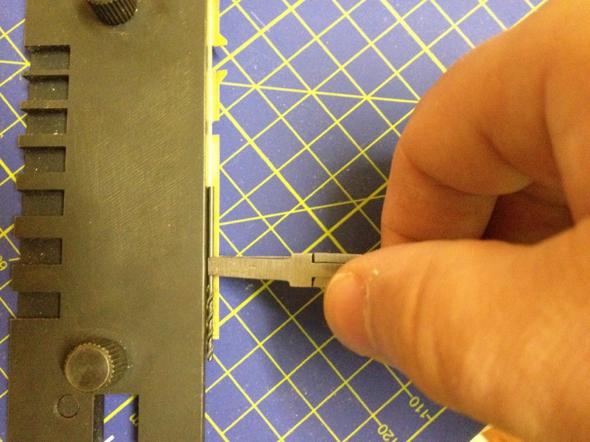

Zaoblenie som robil pomocou klieští na vrtáku priemeru 1,5 mm. Bočnicu som si upol do ohýbačky. Postupne na tri krát som dosiahol požadovaného tvaru.

Na M 286 je viac schodov ako dosť ☺, celkovo 8 kusov, troch rôznych druhov.

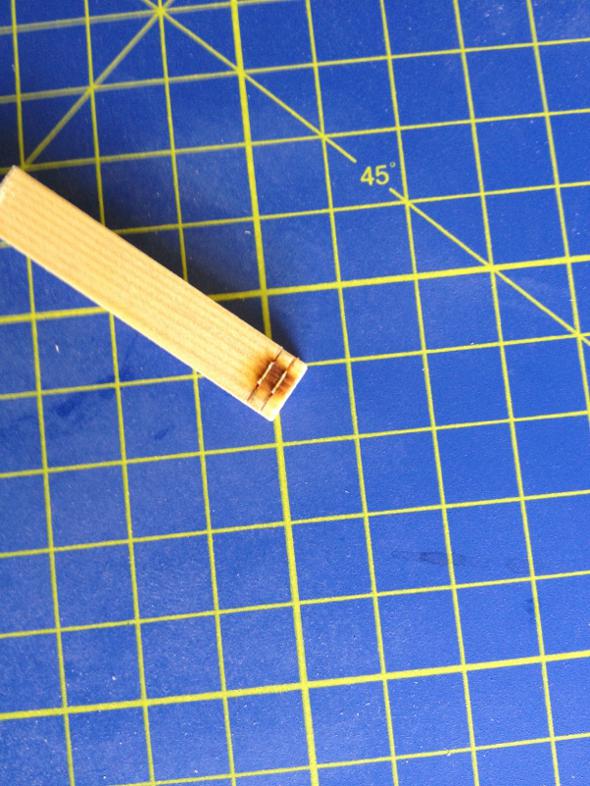

Na fotke sú zospájkované schodíky na jednu bočnicu.

Schody majú zámky, ktoré zapadnú do výrezov bočnici, takže polohovanie ide celkom ľahko.

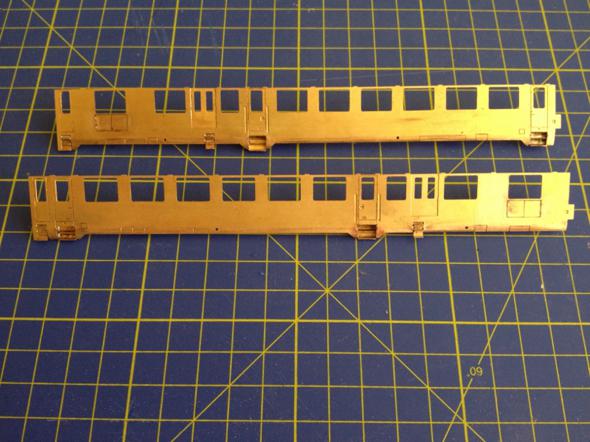

Osadené bočnice schodmi.

Lept je navrhnutý na upravený pojazd z V100, ktorého horná hrana nad temenom koľaje je 13 mm. Pojazd bude uchytený pomocou štyroch skrutiek M2. Pre tento účel z vnútornej strany bočnice sú naspájkované po dva úchyty s maticou M2.

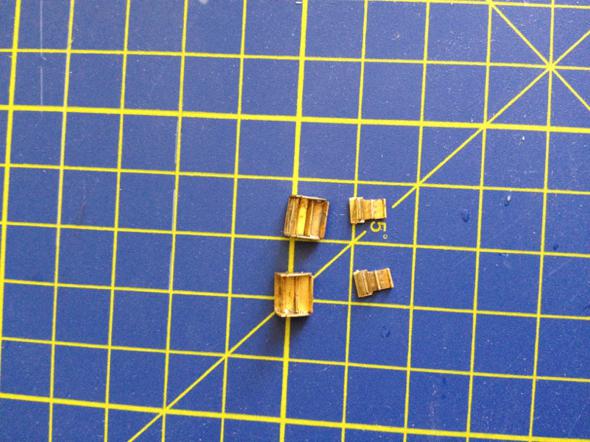

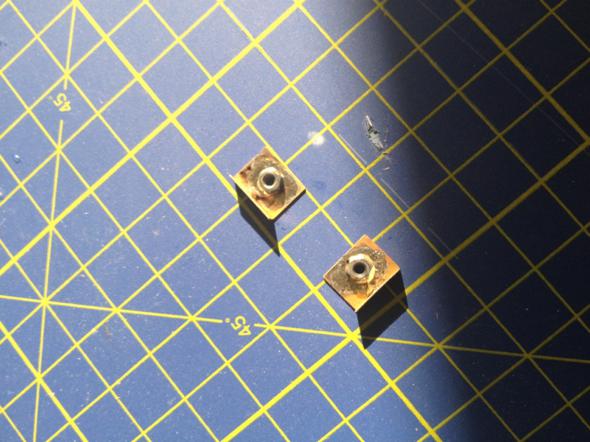

Ohnuté a zospájkované úchyty.

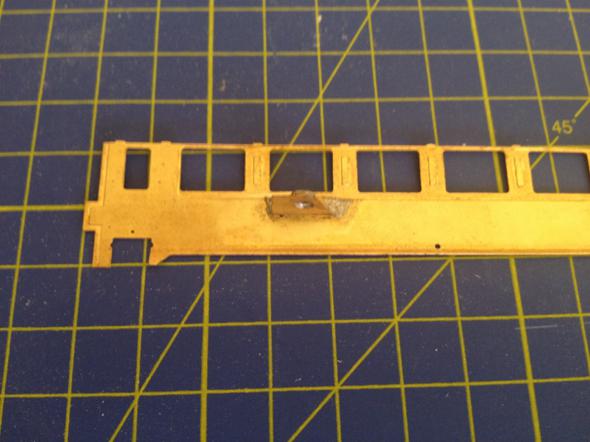

Prispájkovaný úchyt v bočnici.

Ďaľším krokom bolo vytvarovanie čiel. Zdalo by sa, že toto bude najkomplikovanejšia operácia. Lept je však navrhnutý tak, že na vnútornej strane je jemné ryhovanie a tak ohnutie čela na kopyte ide pomerne jednoducho.

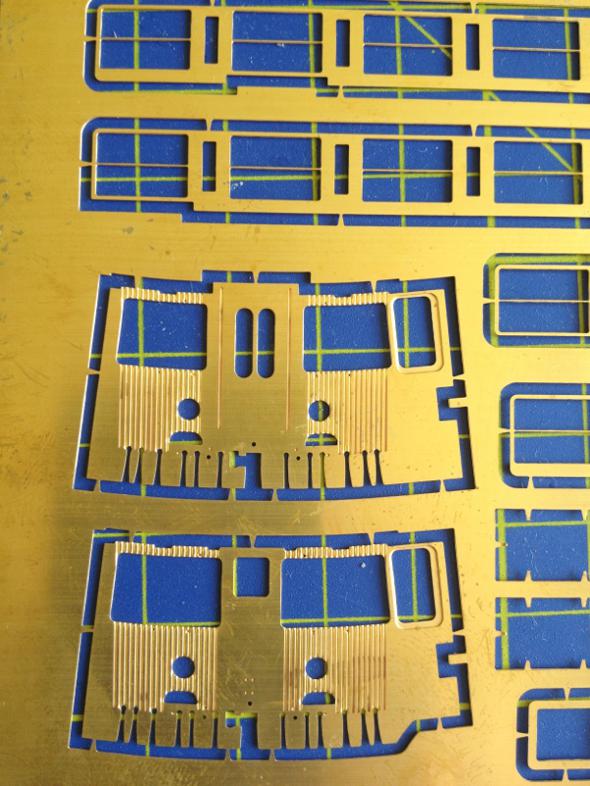

Ryhovanie je veľmi jemné, takže obyb je veľmi jemne lámaný a stačí jemne prebrúsiť pilníčkom.

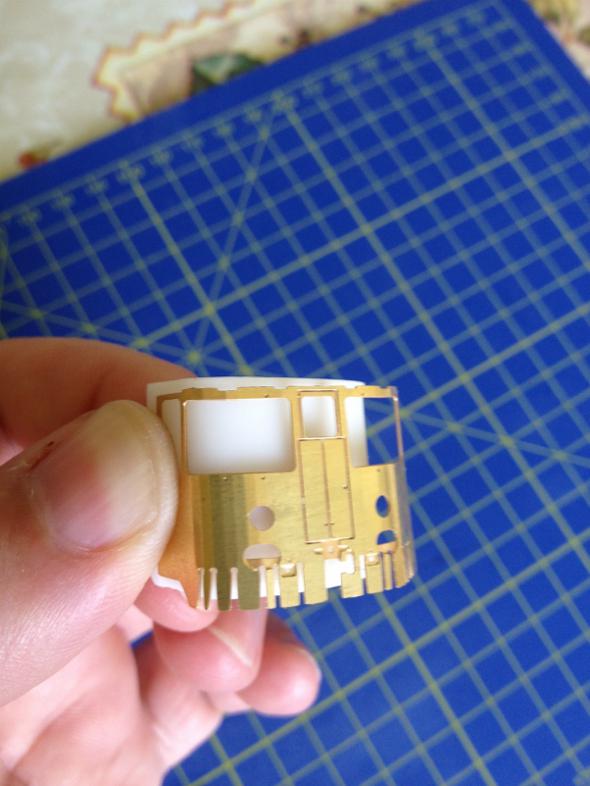

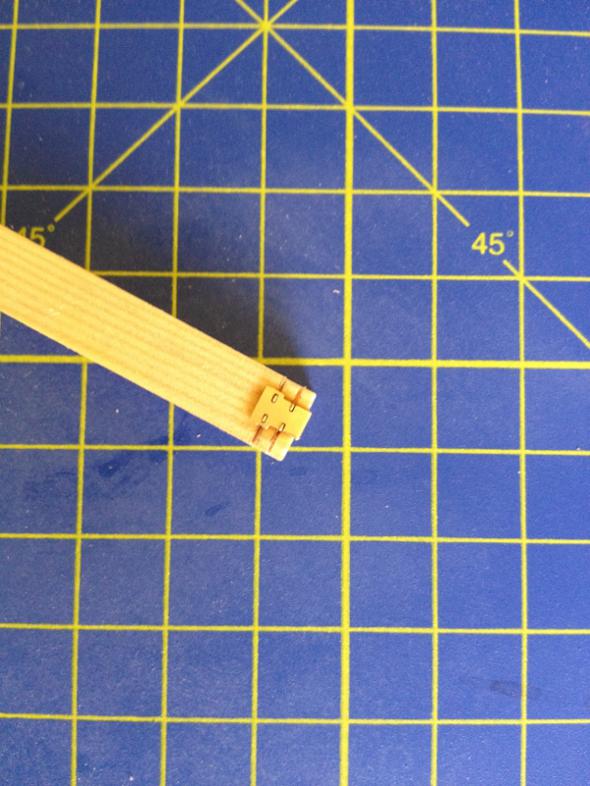

Postup ohýbania čela na kopyte. Na fotografii je vidno ešte dosť zreteľné lomenie na ohybe. To bola prvá verzia, s výrazne hrubším ryhovaním.

Po úpešnom vytvarovaní čiel už len bolo treba zospájkovať jednotlivé diely a hrubá stavba karosérie bude hotová.

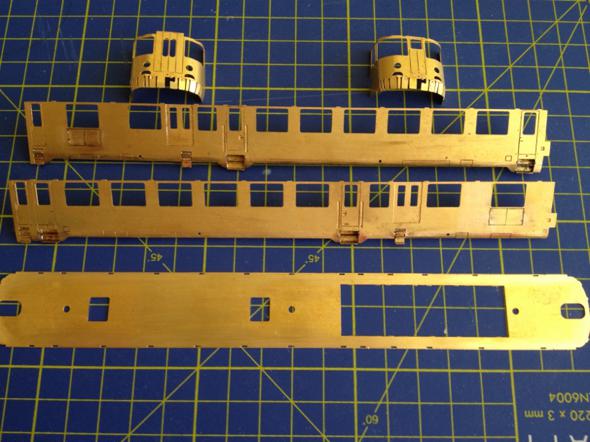

Jednotlivé diely pred zospájkovaním

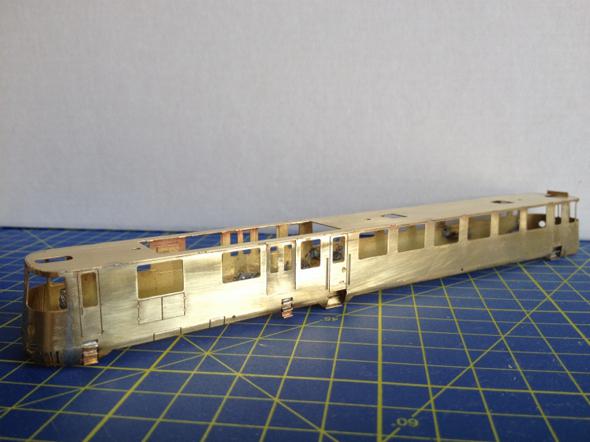

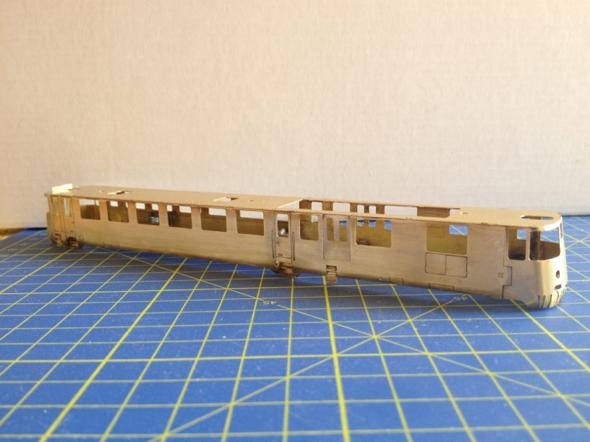

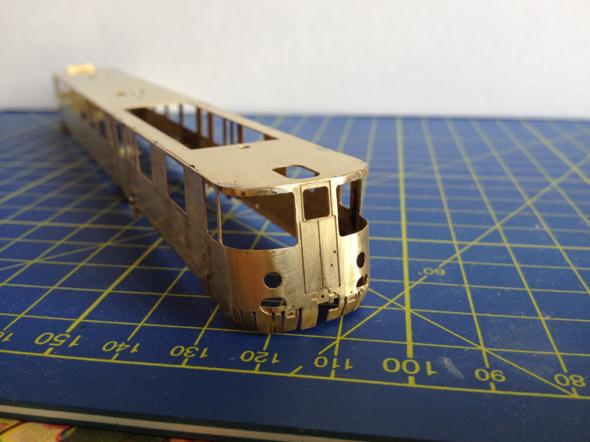

Niekoľko obrázkov zospájkovanej karosérie

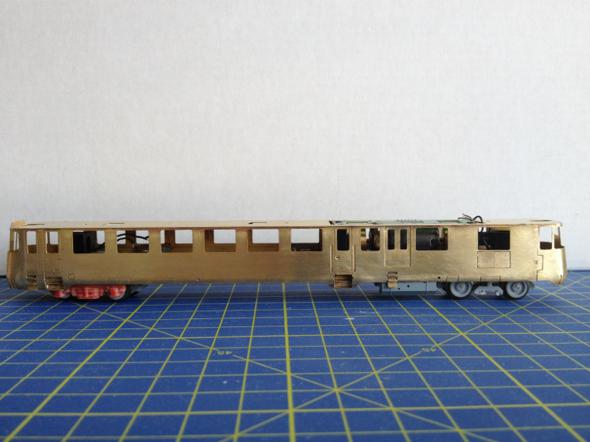

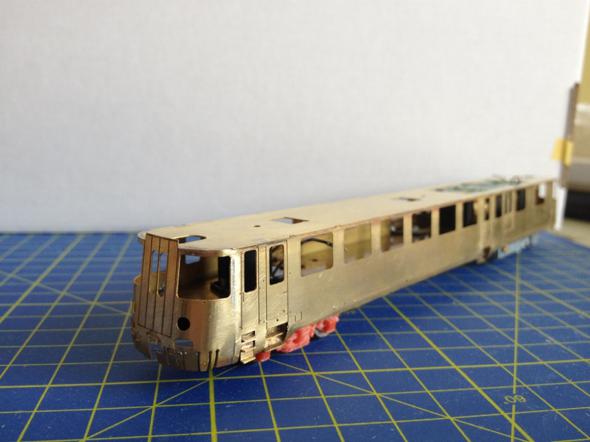

No a na záver ešte dva pohľady už aj s pojazdom.

V ďaľšej časti sa popíšem doplnenie karoserie o detaily a prácu na streche modelu.

Súvisiace články:
Stavba M286 z leptu - finále (02.09.2013)
Stavba M286 z leptu, časť III. (29.01.2013)
Stavba M286 z leptu, časť II. (07.12.2012)
