Boostr, podle posledních poznatků

DCC | Zdeno Janeček, 10. 08. 2015 (2613 zhliadnutí)

Už delší dobu se mi to sbíralo a tak jsem se rozhodl napsat článek o tom, co dělám okolo Vedzesu. To je zkratka VEDlejší ZESilovač. Je to o bezpečnosti a signalizaci chybových stavů.

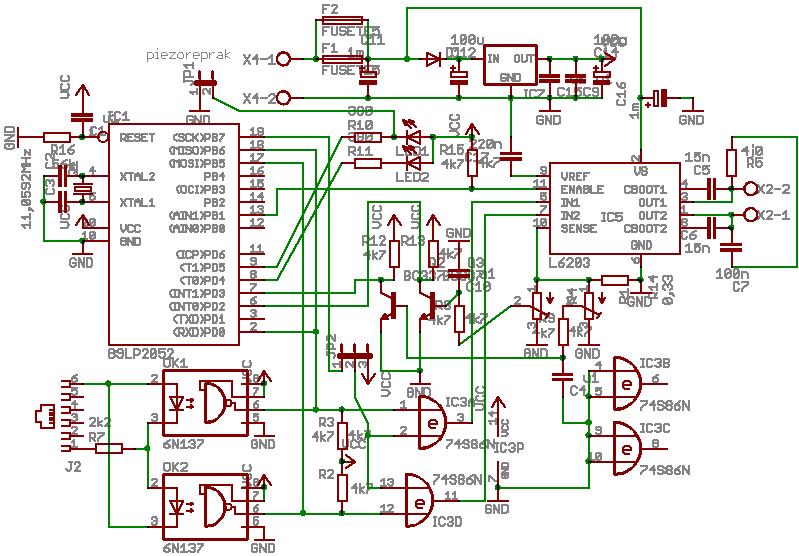

Schéma je poněkud složitější, než je mým zvykem, ale to vyplývá z požadovaných funkcí.

Pokusím se popsat, co všechno je nové nebo jinak.



Jako první je bezpečnost. Měl jsem dost připomínek na plechovou krabici, kdy její uzemnění bylo možným předpokladem úrazu elektrickým proudem, při nedokonalé funkci zelenožlutého kabelu. Prostě život je bestie a podle Murphyho zákonů, co se může pokazit, to se určitě pokazí, je možnost kombinace chyb reálná. Teda, že uzemnění je nefunkční a přitom dojde k dotyku živé části na kostru. Potom je ochrana mimo provoz a velmi riziková.

Proto doporučuji plastovou krabičku pro Vedzes a odděleni zdroje od koncového zařízení. Propojeni s ním se zabezpečuje bezpečným dvojdrátovým kabelem s napětím +15V a pracovním vodičem, které jsou plavající a teda nejsou nikde spojeny se zemí. Dále je nutné používat spínaný nebo klasický zdroj se stabilizací +15V, který je označen “dvěma čtverečky v sobe“ nebo symbolem bezpečného transformátoru. Zdroj musí mít stabilizaci a proudovou ochranu. Proudová ochrana je dvojstupňová, v napájecím zdroji a ve Vedzes. První je natvrdo podle napájecího zdroje a druhá se nastavuje trimrem R1 na proud 3A nebo podle potřeby a možností spínaného zdroje. Ochrana L6203 by měla být nastavená na hodnotu nižší než je ochrana napájecího zdroje. Je nutné používat průřez vodičů, který odpovídá protékajícímu proudu.



Další věc, na kterou jsem byl upozorněný, je použití banánků na rozvod silového DCC. A to z toho důvodu, ze je možné je strčit do zásuvky 230V. Protože děti a blbci jsou geniální, tak jsem začal používat konektory, které není možné zaměnit za silové pro 230V. Takže na jedné straně jsou banánky a na druhé straně konektor, který je krytý a pokud někdo náhodou zastrčí banánek do 230V, tak není přístup k živým částím konektoru, bez nástroje. Banánky s dírou a odbočkou, používám Hirschman, které jsou velmi kvalitní a odolné. Pozor na ty otočné, to jsou šmejdy.

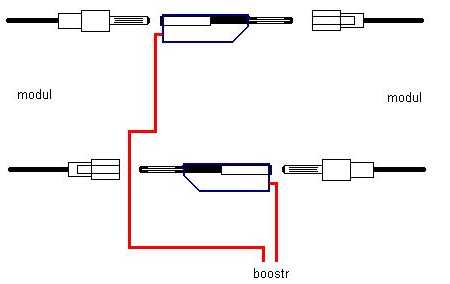

Napojení Vedzes na koleje jsem taky udělal trošku jinak. Vždycky se mi nelíbili „vrabčí“ hnízda pod moduly a tak jsem vymyslel spojení mezi moduly a připojení silového signálu DCC od boostru, na rozvod DCC.

Tak je zajištěno, že se nemůžou banánky dotknout a udělat zkrat.

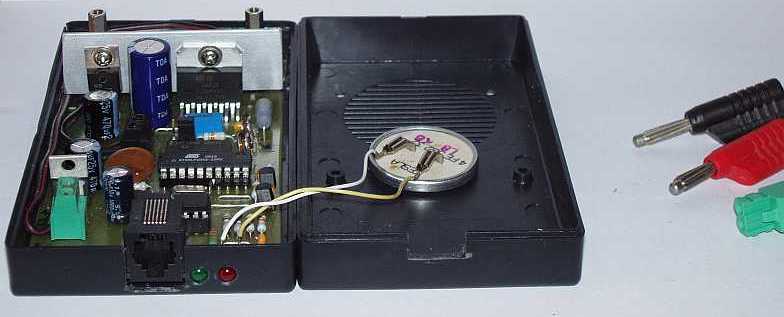

Indikace chybových stavů je problematická jen přes LED diody a je požadavek na audio signalizaci. Takže pokud nastane zkrat nebo se ztratí signál DCC, tak se to indikuje pískáním na dvou různých frekvencích, aby se hned vědělo, že nastala technická chyba a není špatný kontakt loko s kolejnicí. Je totiž tendence, že když se loko zastaví, tak se nejdříve do ní strká a až potom se hledá chyba. A to někteří majitelé loko nemají rádi.

Vedzes je obvodově stejný jako předchozí verze, proto napíši jen změny. Vedzes je zapojen jako obyčejný boostr, který nepřepíná fázi. Je možné to zapojit přepnutím JP2, kdy se spojí JP2.1 s JP2.2 a nastaví se trimr R1 na hodnotu, která umožní přepínání fáze. Default je spojen JP2.2 a JP2.3, kdy je možnost změny fáze zakázána. V současnosti je totiž problém se zvukovými loko, které mají dost velký odběr a dokáží totálně zničit DCC signál přepínáním fáze i když podmínky na přehození fáze nenastaly. Proto by měla být funkce přehazování fáze zapnutá jen tam, kde je opravdu potřebná a doladí se na konkrétní podmínky. Jinak je tato funkce celkem zbytečná.

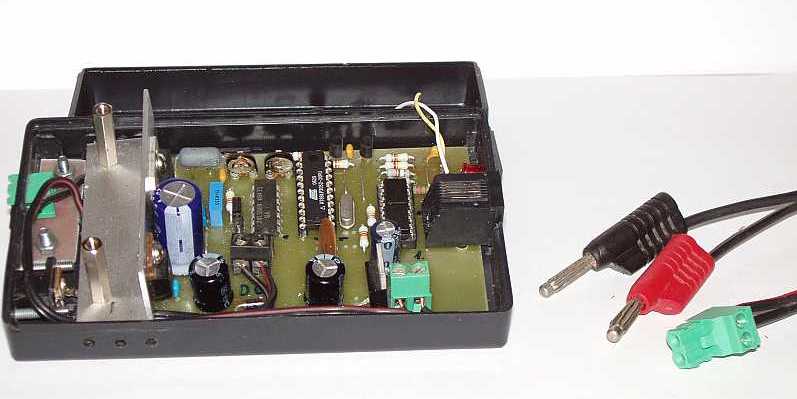

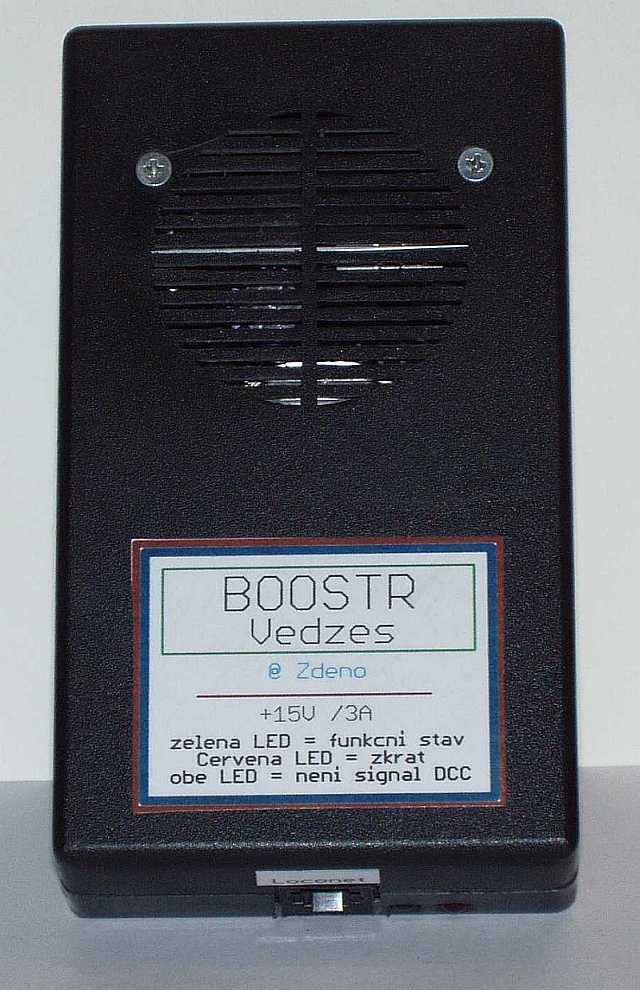

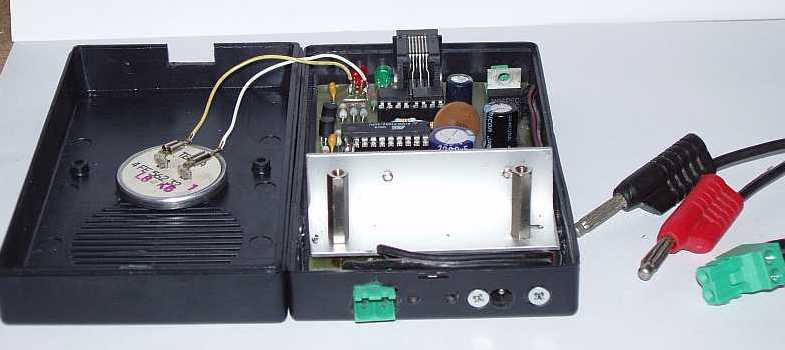

Velikost Vedzesu je 130mm (délka) x 75mm (šířka) x 34 mm (výška) v krabičce KM37. Tato krabička má výhodu v tom, že má otvory pro reproduktor a my to využijeme na větrání. Ještě jsem navrtal pár děr dokola, aby to mělo cirkulaci.

Někomu se to může zdát málo, ale tyto vylepšeni jsou dost důležitá a byl požadavek na jejich zabudování.

[Akt. známka: 0,00 / Počet hlasov: 4] -      +

Pridať nový komentár

zdeno 15.08.2015 16:40:15

byl jsem upozornen, ze "kurvitka" bych tam nemel davat.
Tak by bylo vhodne kondenzator C16 (1mF) nechat na dlouhych nohach a otocit ho o 90st. smerem do krabicky. Tim padem se nebude nahrivat od chladice a mel by vydrzet dele.

Reagovať

zdeno 27.01.2016 09:26:16

odpovidam na vic dotazu
cena je 40 Eur bez zdroje,
soucasti dodavky je kabel DCC a koncovka napajeni pro zdroj.
Zdroj dokazem sehnat za 25 Eur, 15V/4A.
