Minibox, stavba, oživení, problémy, změny

DCC | Zdeno Janeček, 25. 09. 2006 (7344 zhliadnutí)

Konečně jsem dostal součástky na stavbu Miniboxu. Ještě ten večer jsem Minibox poskládal a oživil. Naběhlo RUN a pomlčka. Řekl jsem si Huráááá , mám to za sebou. To jsem si ale dal, bohové se usmáli nad mojí drzostí a jaksepatří ji potrestali.

Připojil jsem Huga a nic, Hugo v červeném a mrtvo. Tak nastoupil voltmetr, osciloskop, analyzátor logických úrovni a nic, stále to mžouralo červeně. Nakonec to dopadlo, jak to dopadnout muselo, někde jsem něco blbě spojil a všechno odešlo do háje zeleného. Tak jsem znova objednal u Petra aktivní součástky a potom znovu smontoval. Ta samá chyba, tak jsem si řekl, to nejde dělat živelně, to chce systém. Protože jsem si nebyl jistý na 100% kompatibilitou Huga, napsal jsem do Zababova, kde mám objednaných sedm Fredů, o jejich urychlené dodání. Bohužel i tady jsem narazil na nemožnost, kdy „zázraky ihned, nemožné do tří dnů“ se zřejmě nekonají. Nakonec přišla záchrana z úplně nečekaného směru, kdy nás přijel do Prievidze navštívit K. Antalík a dovezl funkční Minibox a Uhlenbrock Freda, který nedokázal spojit s Miniboxem. Nejdřív jsem oživil Antalíkův Fred na RKDCC a následně jsem už bez problémů spojil Minibox a Freda. To se mi podařilo ještě v Prievidzi. Karol se nade mnou slitoval a za odměnu mi půjčil sestavu na testování.

To znamená, že už jsem nemusel hádat a pátrat naslepo a mohl jsem měřit velmi konkrétně a přesně. Takže jsem položil Miniboxy vedle sebe a začal měřit pin po pinu a porovnával hodnoty. Všechny hodnoty však byly stejné na dvě desetinná místa. To přece nemůže být pravda. Takže nastoupil osciloskop a začala piplavá práce s kontrolou tvaru a časování signálů. Najednou Fred i kontrolní program zareagovaly a všechno naběhlo. Že by studený spoj ? Ani náhodou, bohové na mne ušili jinou boudu. Nakonec jsem na to přišel, pin na objímce pod PIC 628 na vývodu 8 byl asi z výroby nebo při manipulaci nalomen a při tepelném šoku, při zapájení, se ulomil. To je ale ta super zrada, že při měřeni voltmetrem, stačilo přitlačení hrotem, aby se spojily obě polovičky pinu a ukazovalo to správnou hodnotu, jako na druhém Miniboxu.

Takže jsem vyfouknul objímku a osadil novou a je po problémech a Minibox funguje bez problémů.

Mechanických změn jsem udělal několik. Upevnění desky jsem udělal jinak, provrtal jsem vrchní díl krabičky a upevnil pomocí konických sroubků. Dále jsem dal jiný chladič a taky jinak upevnil. Jako největší změnu jsem osadil aktivní chlazení pomocí vrtule ze staré 486. Napájení jsem zapojil mezi +5V a +15V , to je rozdíl 10V, který naprosto stačí na uchlazení přístroje. Pokud jsem dal přímo +15V, vrtule byla moc hlasitá a pokud jsem dal jen +5V, vrtule se nerozběhla.

Testovaní Huga na Miniboxe proběhlo k naprosté spokojenosti a nevznikly žádné problémy. Měl jsem zapojeno 7 Hugů staré verze, který má odběr 27mA a součet proudů je okolo 200mA a Minibox to zvládl úplně bez problémů. Druhá verze Huga bere okolo 15 mA proudu, to znamená, že spolupráce s Miniboxem je naprosto bezproblémová. I kontrola na SPY monitoru ukázala korektnost protokolu mezi Hugem a Miniboxem. Třetí verze Huga bere jen 7mA, to je dokonce méně o 30% než originál Fred Fremo.

S Ferom Kocianem spolupracuji na vývoji nové krabičky na Huga, aby nevypadal tak amatérsky. Dále jsem se věnoval vývoji nového Huga po stránce kompatibility a vylepšení jeho parametrů. Ale o tom někdy jindy. Přecházím na nový procesor Atmel 89LP2052, který je minimálně o dvě třídy lepší než 89C2051, kde předpokládám klidový proud Huga okolo 5mA.

Od Karola mám zapůjčeného Uhlenbrock Freda a i ten jsem ověřil na komunikaci a spolupráci s Miniboxem, kde je taky všechno v naprosté pohodě. Uhlenbrock má ale trochu vetší odběr , okolo 15mA při vyšším svitu LEDek a 11mA při nižším svitu.

X3

Přikládám foto, kde je prototyp 3. verze Huga. Dále plošáčik a osazená deska rozčtvorky X3, kde je použit nový typ RJ12. Výhoda a hlavní určení je na montáž na boky traťových modulů, aby se nemusel každý traťový modul vybavovat drahým a složitým rozvodem X3. Je tam kombinace 180st. a 90st. konektoru RJ12. Plošné spoje jsou u mne mání za 40,-Sk a konektory 180st. RJ12 u elsikor@elsikor.sk za 7,-Sk. Devadesát stupňové RJ12 jsou stále velmi nedostatkové a mám objednané 110ks za 20,-Sk/kus.

Mini

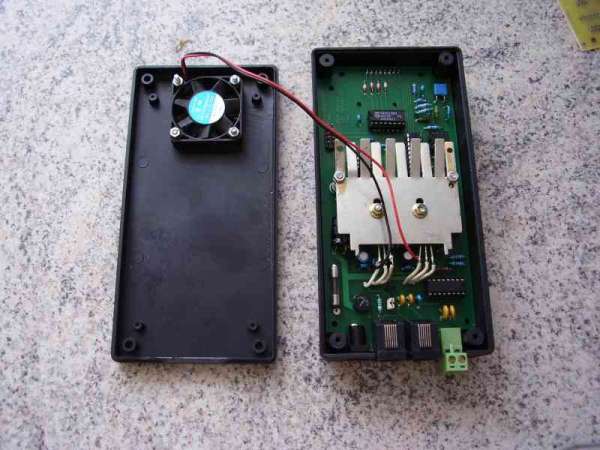

Další foto je upraveny Minibox s aktivním chlazením.

[Akt. známka: 0,00 / Počet hlasov: 7] -      +

Pridať nový komentár

zdeno 25.09.2006 20:04:58

napajeni

ahoj, meli jsme s peterem m. dlhsi debatu na tema napajeni miniboxu. z ni vyplynulo, ze napajeni miniboxu je velmi tolerantni na rozpeti pouziteho napajeni. lze pouzit napajeni od 15v do 20v jak stridavych, tak stejnosmernych. to lze ale jen za podminky ovladani jedne loko. pokud by nekdo chtel ovladat vice loko, musi pouzit zesilovac, boostr. ahojz
