742 387-4 - digitalizácia, svetlá trochu inak

Digitalizácia LOKO | Gabriel Meszároš, 27. 04. 2009 (22864 zhliadnutí)

Do rúk sa mi  dostal „kocúr“ z dielne Tibora Tišťana, ktorého ste už mali možnosť vidieť v tomto článku Model lokomotívy rady 742 v H0. Požiadavka majiteľa bola trošku nezvyklá, ak je to možné, tak svetlá v reálnych režimoch prevádzky. Poďme sa teda pozrieť, čo sa mi nakoniec podarilo zrealizovať.

Druhou, menej problematickou, požiadavkou bolo ozvučenie lokomotívy.
Zo základnej požiadavky vyplynulo, že biele a červené svetlá ako i reflektor majú byť zapínané samostatne a musia sa automaticky prepínať v závislosti od smeru jazdy. V posunovacom režime majú svietiť iba pravé biele svetlá do kríža. Po zvažovaní viacerých možností, nakoniec padla voľba na dekodér MX640 od firmy Zimo. Problematiku zvuku som dočasne vyriešil zvukovou sadou diesel-hydraulickej lokomotívy 2043. Dočasne preto, lebo už začíname dávať dokopy podklady pre reálnejšiu zvukovú sadu.
Dekodér MX640 som zvolil hlavne pre jeho 11 funkčných výstupov, ktoré boli nakoniec použité všetky. V súčasnej dobe už zvažujem, že by sa možno aj dva dali ešte ušetriť . Potom by sa dali na takéto osvetlenie použiť, bez požiadavky na zvuk, dekodéry MX63 a MX64 od Zimo s 8-mimi funkčnými výstupmi. Obmedzením je, že sa nebude dať ďalej použiť SuSi rozhranie.

Konečné schéma zapojenia dekodéra

Ako je zo schémy zrejmé, na osvetlenie sú použité dva „nezávislé“ napäťové okruhy. Ten prvý klasický, kde modrý vodič dekodéra predstavuje + pól a hodnota napätia je závislá od napätia v koľajniciach. Druhý okruh využíva možnosť zaťažiť logickú časť dekodéra do 10 mA na výstup. Logická časť dekodéru pracuje s 5 V logikou.
Odpory boli volené tak, aby bielymi a červenými svetlami pretekal prúd 5 mA, reflektory boli spočítané na 10 mA a osvetlenie kabíny na 0,5 mA.
Aby toto celé mohlo pracovať bolo potrebné zmeniť zopár nastavení CV dekodéra. Ovládanie som nastavil pre 9 funkčný ovládač FREDI. Je to z toho dôvodu, že sa predpokladá nasadenie tejto lokomotívy na modulových stretnutiach hlavne Bojnického klubu, kde sa používa DCC centrála so zbernicou LocoNet pre ovládače. Samozrejme, že je možné ovládať lokomotívu ľubovoľným ovládačom s dostatočným počtom funkcií. Dekodér zvláda aj alternatívne formáty, ako je MOTOROLA a Selectrix.

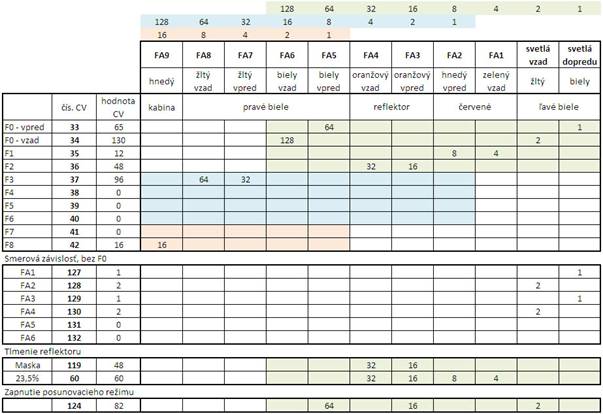

 Tabuľka nastavení CV, uvádzané farby sú farby vodičov, ktoré som použil

Vychádzal som z Zimo štandardného mapovania funkčných výstupov k funkčným tlačidlám ovládača. CV38-CV41 a CV131-132 boli vynulované z bezpečnostných dôvodov, aby sme napr. so zapnutím zvuku nespúšťali aj nejaké osvetlenie . Konečné priradenie jednotlivých funkčných tlačidiel ovládača je nasledovné:
F0 – zapnutie bielych svetiel – smerová závislosť,
F1 – zapnutie červených svetiel – smerová závislosť,
F2 – zapnutie reflektoru – smerová závislosť,
F3 – posunovací režim,
F4 – zapnutie zvuku,
F5 – húkačka,
F6 – tlmenie reflektoru,
F7 – voľné, momentálne niektorý z voliteľných zvukov,
F8 – osvetlenie kabíny.
Aby sme mali správny vizuálny dojem z posunovacieho režimu, je potrebné mať vypnuté F0, F1 a F2. Žiaľ nie je možné naprogramovať dekodér tak, aby funkcia F3 vypínala zapnuté režimy F0-F2 (aspoň som to zatiaľ nenašiel).
Štandardne sú vyvedené funkčné výstupy dekodéra pre svetlá dopredu (biely vodič), svetlá vzad (žltý vodič), FA1 (zelený vodič)a FA2 (hnedý vodič). Funkčné výstupy FA3-FA9 bolo potrebné osadiť kabelážou.

Dekodér MX640, doplňovaná kabeláž na ľavej strane

Funkcionalitu je potrebné aj otestovať – jednoduchý tester.

 Všetko pracuje ako má, tu je osvetlenie kabíny ešte na F4, na F8 bolo preložené neskôr

 Tak sem to všetko príde zabudovať

 Osadené všetky LED, pripravený priestor pre reproduktor

 Založený dekodér, to správne šou môže začať

Svetlá zapojené, ostali už iba káble na pripojenie motora a zberu z koľají

Pripojenie kabíny k podvozku

Pôvodne som plánoval pre prepojenie kabíny s podvozkom konektor. Tento aj bol zapojený. Napriek jeho naozaj miniatúrnym rozmerom (veľkosť NEM651) tam proste zavadzal a musel ísť von.

Zložená mašinka, zapnuté biele svetlá, smer vpred

Zapnuté aj červené svetlá

 Zapnutý reflektor, plná intenzita

Zmena smeru jazdy

 Stlmený reflektor, fotka trošku klame o intenzite

Posunovací režim

Osvetlenie kabíny

A máme hotovo, tomuto „kocúrovi“ prajem hodne kilometrov v činnej službe.
