Tunelový portál a tunelová rúra

Modelovanie | Marian , 27. 05. 2009 (10439 zhliadnutí)

Spôsoby, ako vyrobiť tunelový portál je celá kopa. Od zakúpenia portálu z plastu od niektorého z výrobcov, cez výrobu s nastrihaných „kameňov“ z brúsneho papiera (šmirgľu) až po výrobu portálov z odliatkov. Avšak všetkým týmto portálom chýba jedna vec.... Nie, oporné steny to nie sú, tie sa dajú vyrobiť podobne ľahko, ako tunelový portál. Tou chýbajúcou vecou je tunelová rúra...

Niekto vyrába tunelovú rúru z polystyrénu (Modelujeme tunelovú rúru), niekto z papiera, alebo plastu. Avšak takmer každému takémuto prevedeniu chýba reliéf murovanej steny. Ako sa s týmto problémom vyrovnali chalani na našom krúžku uvidíte v tomto príspevku...

V prvom rade si vyrobili zo sadry odliatky tunelových portálov, ktoré nafarbili. Keďže je sadra krásne nasiakavá, na náter použili veľmi zriedené vodové farby (alebo skôr špinavú vodu).



Sadrový odliatok tunelového portálu v mierke 1:87 (H0) .



Oporné steny sa tiež celkom jednoducho vyrežú zo sadrového odliatku muriva.


Nasledoval náter hnedo – čiernou „špinavou“ vodou.


Potom nasledovala výroba tunelovej rúry.

Zvolili sme technológiu tvarovaného muriva o ktorej som už písal (Tvarované murivo ).


Potrebujeme podložku, modelovaciu hmotu (najlepšie bielu, alebo sivú), formu na odtlačenie reliéfu a valček.


Opatrne orezaná hmota po vyvaľkaní.


Vyvaľkaná a orezaná hmota


Pohľad z boku


Následne vyvaľkané kúsky tunelovej rúry zafixovali do tvaru prejazdného profilu a nechali vysušiť. Po úplnom vysušení prišiel na rad rovnaký náter ako portálov.



Portál a vytvarovaná tunelová rúra. Z takýchto pásov je možné vyrobiť akýkoľvek dlhý rovný, alebo točitý tunel.


Tunelová rúra prilepená k portálu (okrem prilepenia na tupo použili aj pomocné pásky papiera). Na lepenie poslúžil Duvilax.

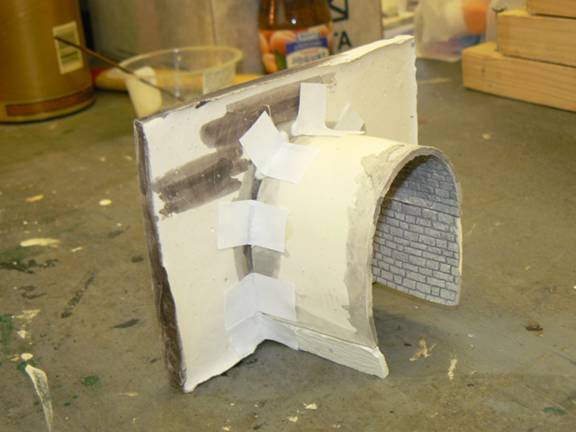

Pohľad na zostavu zozadu


A pohľad spredu.


Oba portály priložené k sebe.


A takto to vyzerá s vlakom...



Portály prídu nainštalovať na tento modul. Chlapci ešte budú musieť vyriešiť dilemu, či budú profilové tunelové rúry po celej dĺžke (čo nie je problém, iba je to pracné), alebo iba na vstupoch...



Marian Pavúk Paulini
