Jednoduchá miniflokovačka

Modelovanie | Boris , 26. 12. 2012 (9687 zhliadnutí)

Pred časom som uverejnil článok o mojej prvej flokovačke TU. Je zhotovená z dvoch malých železných trafáčikov a tým pádom je trošku ťažšia. Pred časom som začal rozmýšľať nad niečím ľahším. Elektronická plácačka na muchy ako flokovačka sa mi moc nepozdáva, tak som pátral po niečom inom. Na Ebay-i som objavil zdroj záporného vysokého napätia 12V/6kV ako Air Ioniser. Je to taký malý čierny box, menič s tromi vývodmi. Dáva to síce záporné napätie na výstupe, ale tráve je to úplne jedno. Keďže všetko dôležité už je vo vnútri, stačí nam pár súčiastok naokolo.

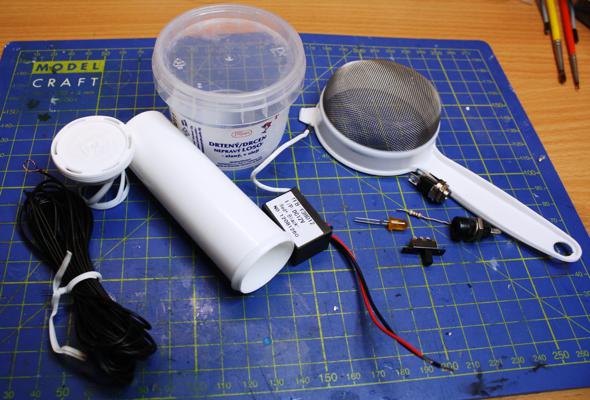

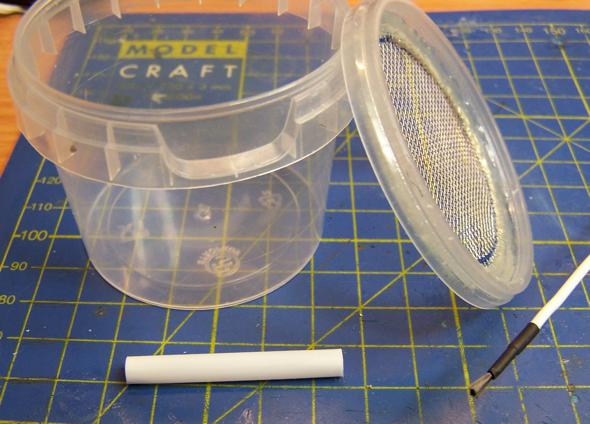

Súčiastok je naozaj málo. Ako napájač je možne použiť bežný jednosmerný čo najmenší adaptér 9-12V, odber je fakt minimálny, píšu menej ako 20mA, ale nemeral som. Najprv som upravil viečko, vyrezal som dieru a z odstrihnutého sitka do neho prilepil tavným lepidlom sitko. Potom som musel vyriešiť pripojenie napätia k sitku. Na konci výstupu VN, biely vodič, som si všimol, že na jeho konci sú zmršťovacou bužírkou pripevnené nejaké vodivé vlákna. To som uvítal, lebo mi to ešte viac zjednodušilo prácu. Do dna nádobky som vyvŕtal dieru a prilepil tavným lepidlom trubičku.

Potom už nasledovalo jednoduché pripojenie napájacieho konektora pre adaptér, vypínač, konektor pre pripojenie káblika k flokovanému objektu a kontrolná LED s ochranným odporom 1kΩ. Ako je aj na obale meniča napísané, červený vodič na plus pól.

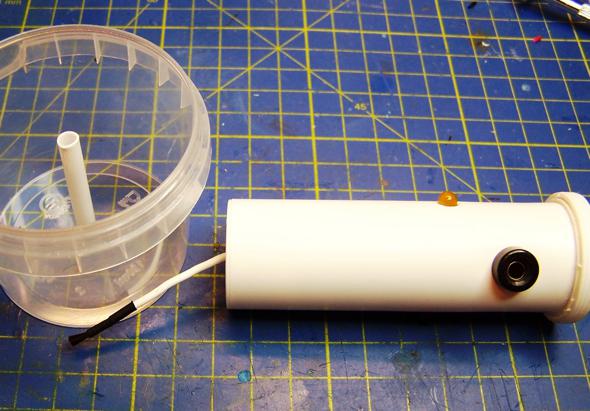

Celé som to potom vložil do obalu od šumivých tabliet a zvrchu zacvakol uzáverom, kde je umiestnený napájací konektor. Káblik VN som nechal len na vzdialenosť, aby len vlákna trčali von z trubičky a tavným lepidlom som zlepil obal s nádobkou.

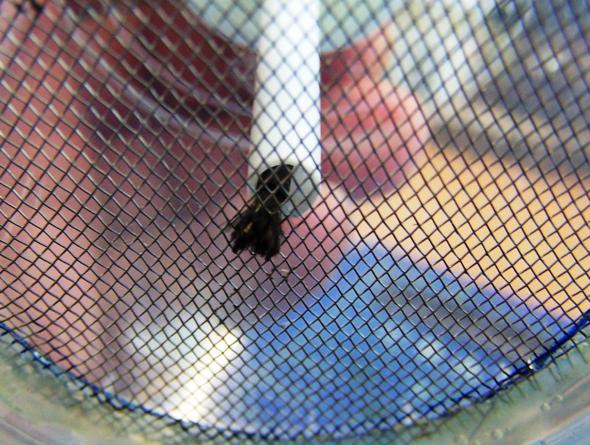

Štetinky majú zdvojenú funkciu, priviesť záporný pól vysokého napätia k sieťke a zároveň chrániť obsluhu pred nepríjemnou šupou pri náhodnom dotyku sieťky.

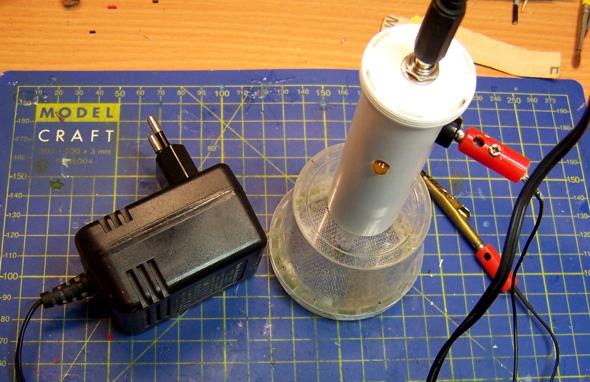

No a už nasleduje len pripojiť káblik k flokovanému modulu, pripojiť adaptér a do nádobky nasypať trávičku. Technológiu flokovania nebudem v tomto článku popisovať.

S konečným výsledkom som bol spokojný a možno aj kravičky ☺. V popredí je 3mm mix tráva a v pozadí suchá 6mm asi od Poláka.

Na záver už len spomeniem, že menič som našiel na Ebay-i za 1,01 libry, ale poštovné bolo za 10,43, ale za to dorazilo z Taiwanu za 10 dní. Keďže som pri hľadaní našiel podobné, ale omnoho lacnejšie zariadenie do autozapaľovačovej zásuvky, tak som si objednal aj to, ale za 35 dní ešte nestihlo z Číny doraziť.




[Akt. známka: 0,00 / Počet hlasov: 17] -      +

Pridať nový komentár

dano 30.12.2012 21:04:48

Pokusnicek

Boco, Ty si náš pokusníček. Už sa teším do Siemensu, že uvidím ako si s novým zariadením spokojný - čiže bude prírastok v krajine. DanoM

Reagovať

Lukáš 22.09.2013 11:07:40

6kV

Ahojte majstri, bude stačiť tých 6kV na udržanie trávy?

Reagovať

Jarda 15.07.2014 07:39:51

Ahoj, mohu se zeptat, kam je pripojen ten cerveny vyvod s krokodylkem? Diky. Jarda

Reagovať

Harmi 16.07.2014 17:38:26

Banan s krokodylem a spendlikem je zapichnuty v podklade, aby VN posobilo na floky medzi sitkom a podkladom.

Reagovať

Jarda 17.07.2014 10:30:36

Ahoj, diky za odpoved. Presne receno to ze to je zapichle v podkladu chapu, ale kam se pripoji vevnitr. Ten zdroj pro ionizator hadam mam zem (cerna), 12V (cervena) a jeden -6kV ven (bila ten fous). Tak nevim, kam je pripojen ten krokodilek. Hadam, ze na zem a stazenej dolu. Ale pro jistotu se ptam :)

Diky
Jarda

Reagovať

Boco 30.07.2014 15:16:05

Re:

Ahoj Jardo,
ano tu ciernu zdierku treba pripojit na - pol na obrazku ten nezapojeny cierny vodic vedla LEDky

Boco

Reagovať

Jarda 11.08.2014 08:55:34

Diky, uz to dorazilo, tak o vikendu zkusim postavit :)

Reagovať

09.01.2017 14:50:24

6kV

ahoj, chtěl bych postavit flokovačku. četl jsem v tvém příspěvku na railnet, že jsi stavěl flokovačku dle návodu. mám dotaz ohledně měniče napětí. Je 6kV dostačující:

Reagovať

Boco 19.01.2017 21:31:27

No mne pripadá postačujúca, z dialky tak 5 cm je vidno ako vlakna lietajú hore dole medzi flokovačkou a podkladom a časť z nich sa zachytí v lepidle. Tráva je dostatočne kolmá. Táto miniflokovačka je fajn aj na malé plochy, kde sa modelár môže vyhrať, na väčšie plochy je samozrejme lepšia väčšia, ale kto chce robit golfove ihriská :)
