Malá stanice s vlečkou - Díl 1.

Moduly | Pavel Nevlud, 18. 11. 2018 (324 zhliadnutí)

Proč díl 1? Budu nepravidelně, podle situace, zde dávat aktualizace ze stavby staničky. Samozřejmě modulová v měřítku TT. Tak a kolik dílů bude? No to se ještě uvidí :-)
Záměr je, aby články byly inspirací pro jiné. Třeba i pro začínají mode(u)láře.





Jak to celé vzniklo.

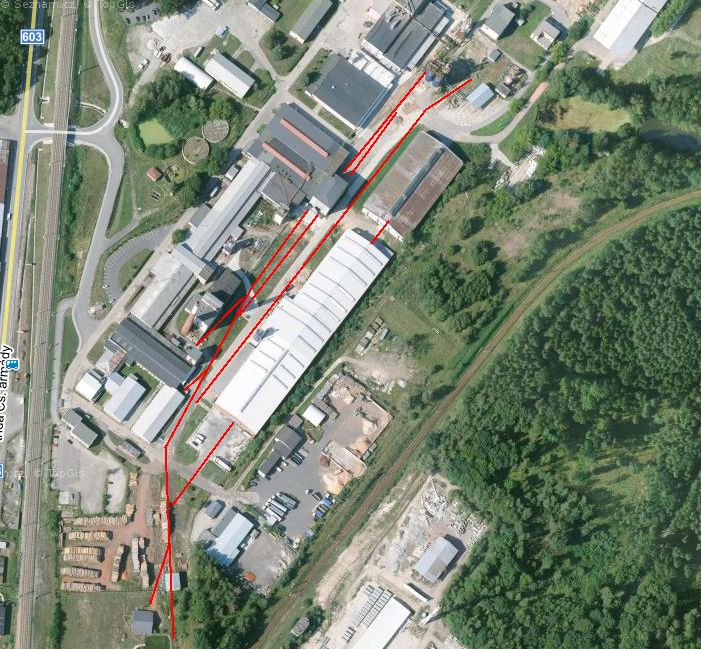

Začalo to před několika léty plánem postavit si kolejiště s hóódně velkým nákladním provozem. Rád na kolejišti (jedno jestli domácím nebo modulovém) posunuji. Pak jsem se dostal nějak (ani nevím jak) k modulům a kolejiště bylo odpískáno. Došlo k přehodnocení plánů a rozhodl jsem se vytvořit vlečku střední velikosti na modulech. Padla volba na závod Lužan ve Veselí nad Lužnicí, který zpracovával len. Původní plán Lužanu byl na domácí kolejiště, ale nakonec proč to neudělat v modulech. Byla by samozřejmě modelována jen jeho kolejová část a přilehlé budovy. I tak se šířka modulů vyhoupla na osmdesát centimetrů.

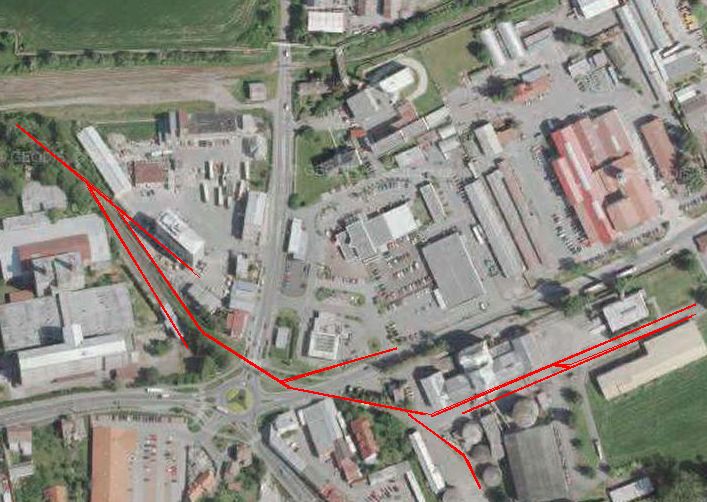

 Po nějaké době jsem dospěl k tomu, že to je velké sousto a schůdnější variantou bude něco menšího. A mělo by se to, pokud možno, vejít domů na vláčkování :-) Byly vybrány vlečky u žst. Chrudim město. Po úpravě měl být areál menší, ale s vlečkami, které se tam nachází. Plánovaný ranžír, tak jak se nejvhodněji zpracoval, se na prostor, který mám k dispozici, moc nechtěl vejít. Nakonec jsem od něj upustil.

  Jenže – vývoj nebyl ještě u konce. Po čase jsem zjistil, že by doma přece jenom něco chtěl mít. Vyhodnotil jsem různá pro a proti a rozhodl se pro malou stanici s vlečkou, která by byla vhodná i na domácí použití.
U malých stanic je na setkáních většinou nudná obsluha. Sem tam něco přijede a jinak není co dělat. Takže rozhodnuto, že plánovaná stanice při modulových setkáních nebude obsazena výpravčím a provoz tedy podle předpisu D3.

  Již při hledání vlečky a následně vlečkového areálu přes fotomapy, jsem mimo jiné narazil na zajímavou staničku Karolinka. A úplnou náhodou jsem časem zjistil, že Dano tuto stanici zdokumentoval – https://www.railnet.sk/view.php?cisloclanku=2013080002 za což mu děkuji. A bylo vybráno.



Jak tedy bude stanice a vlečka vypadat.

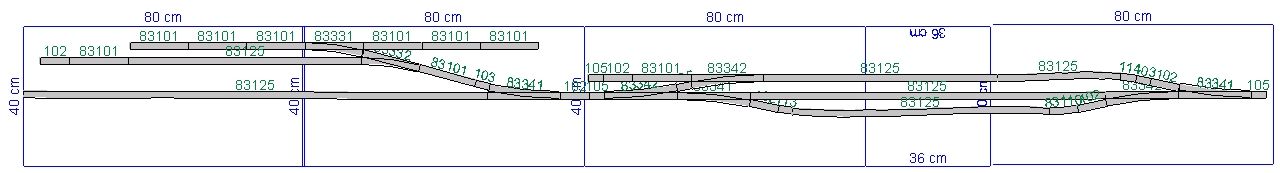

 Nebude to úplně přesně Karolinka. Stanici udělám trochu jinak, ale ne moc. Dva moduly 80x40 cm a jeden vložený 34x40 cm. Na tomto prostoru bude kolejový plán stanice stejný jako v IV. epoše a vlastně tak jako donedávna (traťovka už udělala modernizaci), jen staniční koleje oproti skutečnosti prodloužím. Na modulové setkání je v přesném přepočtu stanice přece jenom kratší a délka dopravní koleje alespoň jeden metr je vhodnější. Nástupiště bude sypané bez hrany a výhybky EW3. Krajinu pojmu „volnou tvorbou“, takže podle mého uvážení.

  Kolejový plán vlečky ze dvou modulů 80x40 cm, bude úplně jiný. Traťová výhybka na vlečku EW3, vlečkové výhybky EW2. A místo malé sklárny, která je tam ve skutečnosti, udělám …... No nechte se překvapit. Krajina opět „volná tvorba“.

  Styčné čela s traťovými moduly jsou plánovány v rovině, ovládání výhybek ruční, blbuvzdorné :-) přes táhla. Kolem vlečky bude trať v přímém směru, ne jak ve skutečnosti do oblouku. Doma by se takový oblouk nevešel. Také malý vložený díl stanice nebude v domácí sestavě, prostě jsem limitován rozměry místnosti. Člověk se určitým úpravám někdy nevyhne.

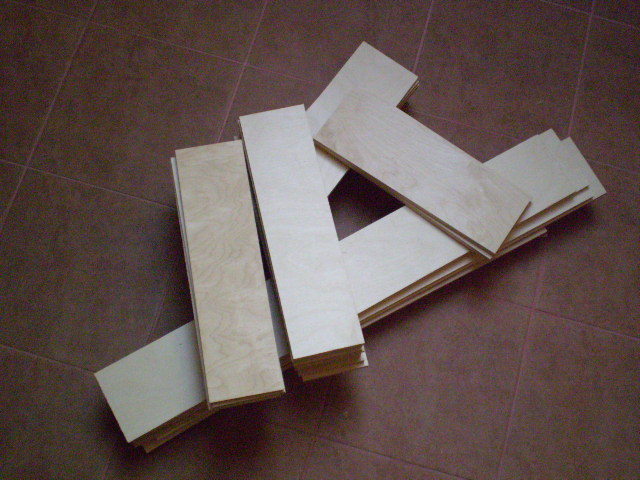

 Takhle vypadá stanice s vlečkou na samotném začátku, samé prkna :-) Březová překližka tloušťky 12 mm.

Jméno stanice nebude Karolinka, protože podoba nebude stejná. Pracovně to je Lhota. Ale konečný název bude jiný.

A ještě dovětek k případné nudě ve stanici. Stanice má tři koleje. Jen jedna je dopravní. Další kolej je manipulační, kde se nachází jako obvykle sklad, rampa a volná skládka. Z této koleje je ještě kusá kolej do prostoru vlečky. U poslední třetí koleje je nakládka dřeva. A to tu je ještě obsluha vlečky, její „hlavní“ části. Takže nějaká nuda by se asi nekonala.

Jedině, že by v GVD byla plánovaná pro stanici velmi slabá nákladní doprava. A to v domácím GVD určitě nebude

Pokračování příště.

Pavel

[Akt. známka: 5,00 / Počet hlasov: 4] -      +

Pridať nový komentár

Saša 19.11.2018 19:31:56

Malá stanice s vlečkou - Díl 1.

Ahoj,
"stanice" s jedinou dopravní kolejí bude přivádět k šílenství jak konstruktéry modelových GVD, tak i modelové dispečery D3. Protože tam pořádně nevykřižuješ.
Jistě - teoreticky to jde přestavením na manipulační kolej, ale:
1. na to potřebuješ nějaký čas navíc (taky se kolem toho dost telefonuje s dispečerem)
2. na té manipulační koleji musí být dost místa, aby se tam celý ten vlak vešel.

Když už nemodeluješ Karolinku věrně podle skutečnosti, doporučuju postavit normální tříkolejnou dopravnu: před domečkem manipulační VNVK, dál dvě dopravní.

Reagovať

Pavel 19.11.2018 21:09:18

Karolinka

Ahoj.
Asi takhle. Ono v základu to Karolinka bude, jen s jinou vlečkou (průmyslem). Ale protože vím, že jsou bohužel lidi, kteří by napadali to, že takhle Karolinka nevypadá, proto ji nazvu jinak. Jinak s body 1. i 2. souhlasím.
Jestli budeš v Zákupech, můžeme to probrat s více stran :-)

P.

Reagovať

dano 19.11.2018 21:02:57

Ja by som ponechal meno Karolínka

Krásne meno na staničku. A čo, že to nebude na šroub, či klinec rovnaké. Veľmi pekné a už sa teším na posunovanie. ND naplánujeme primerane dostatočne :). Zhľadiska dopravnosti má Saša pravdu, ale mať toľko možností na posun. Hmm... krásne.

DanoM

Reagovať

Pavel 19.11.2018 21:15:47

Název

No také by nechal stejný název, je pěkný, ale ad to co jsem psal Sašovi. Ano možnosti posunu tam je až až.

Pavel

Reagovať

Eury 20.11.2018 23:16:55

vlozny modul

Ahoj mna len trosku prekvapil ten vlozny 30cm modul: Ak planujes stanicu bravat na stretnutia obvykle je dobre vediet moduly nejako parovat alebo stohovat… cize by som mud urobil 80 cm modul ako mas tie ostatne a potom ich vies nastohovat aj viac na seba alebo aspon rovnako velky protikus nech ich vies zmontovat na prenos do paru. Ak nechces predlzovat stanicu ten druhy 30 cm modul moze sluzit ako navestny alebo by to mohli byt dokonca 2x 15cm a mas vyriesene navestia z oboch stran.

Reagovať

Pavel 21.11.2018 14:39:02

malý modul

Ahoj.
Ano, nejlépe by byl do páru ještě s nějakým dalším nebo jak píšeš dva malé návěstní moduly. Daly by se využít pro jiné stanice, protože u této stanice dle předpisu D3 návěstidla nějak nepotřebuješ.
Ale kdyby chtěl udělat další malý modul do páru nebo další 80 cm, tak by už musel koupit celou další tabuli překližky. Koupit celou tabuli kvůli šesti prknům už není zrovna výhodné :-) Z té, z které je stanice nařezána, nezbyl téměř žádný zbytek. Ani ten malý modul z toho nejde udělat.

Reagovať

Pavel 21.11.2018 16:20:16

dodatek

Při hledání úplně něčeho jiného, jsem našel "poklad", na který jsem úplně zapomněl. Pár zbytků překližky z minulých modulů. Takže mohu udělat protikus do páru s vloženým modulem. Ale - mám udělat dva malé návěstní moduly (40x17 cm) nebo jeden malý traťový(40x34), který se vždy někde uplatní ?

P.

Reagovať
