Meranie správnosti zapojenia Loconetu

DCC | Marian , 04. 10. 2006 (8768 zhliadnutí)
Pri zapájaní koľajiska, alebo modulového layoutu sa občas stane, že je niekde v zapojení chyba. Po tomto zistení nastáva horúčkovité zisťovanie, kde táto chyba je. Najprv systémom pokus – omyl (výmena prepojovacieho kábla, zásuvky...) a potom premeriavanie meracím prístrojom. Lenže merať jednotlivé piny nie je žiadna slasť.
Pre rýchlu kontrolu som začal najprv špekulovať nad nejakým jednoúčelovým meračom z diód a prepínačom, ale po návšteve predajne súčiastok som rýchlo zmenil plán. S vyvalenými očami som zistil, že na pulte je tester PC sietí nie za obvyklých minimálne 2 -3000, ale za cca 500 Sk (alebo 380 CZK) . Okamžite som ho samozrejme kúpil. Tester meria vodivosť jednotlivých žíl a okrem toho (čo poteší hlavne užívateľov DCC ovládačov LENZ) prepojenie žíl do kríža.

Takéto prepojenie sa typicky stáva pri použití rozdvojky s inverzným zapojením pinov v rozvode DCC signálu. Dodávateľom takýchto lacných testerov je napríklad firma GM Elektronic a testery sú od firmy PrósKit . Ja som kúpil typ 3PK-NT007 a jedinú úpravu, ktorú som potreboval urobiť bola redukcia z RJ-45, 8 pin na RJ-12, 6 pin. Dôvodom je spôsob merania, tester meria postupne piny 1 - 2, 3 - 6, 4 - 5 a 7 - 8. Keďže pri zacvaknutí 6 pinového konektora boli merané iba stredné piny, bolo treba posunúť radu (viac na schéme). Tester sme úspešne odskúšali na našich stretnutiach a jeho použitie nám ušetrilo veľa času pri hľadaní chýb. Okrem hľadaní chýb pri zapájaní je aj verným pomocníkom pri rýchlej kontrole vyrábaných (krimpovaných) nových prepojovacích káblov.

Trošku schém na prídavok:

Meranie 1

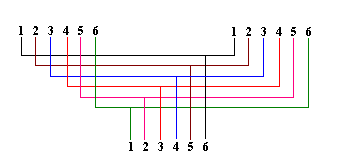

Inverzné zapojenie rozdvojky RJ – 12
Meranie 2
Spôsob merania jednotlivých žíl pri zapojení RJ – 45
Meranie 3
Pri zapojení konektoru RJ – 12 priamo do testera nie sú merané žily 1 a 6
Meranie 4

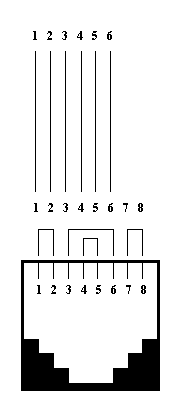

Redukčný kábel – na jednej strane RJ – 45 so zapojenými 6 pinmi a na druhej strane konektor RJ – 12, ako vidieť zo schémy, merané sú dvojice 1 – 2; 3 – 6; 4 – 5 . V prípade správneho zapojenia blikajú 3 LED na zeleno, ak je niekde krížové prepojenie, tak bliká príslušná LED na červeno a ak niekde chýba vodivý spoj, daná LED nebliká vôbec. Pri meraní potrebujeme takéto káble dva. Jeden na zdroj signálu a druhý na terminátor (ukončovač). Zdroj signálu dáme na začiatok zapojenia (namiesto DCC ústredne) a terminátorom postupne meriame jednotlivé zásuvky.
Meranie 5

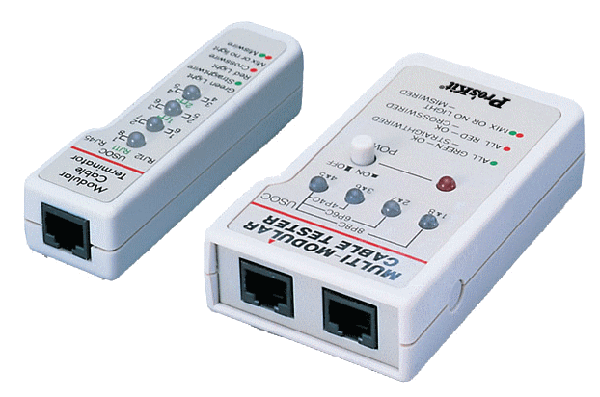

Tester v plnej kráse.
