Stavba M286 z leptu, časť II.

Stavba vozidiel | Marian Sopfrits, 07. 12. 2012 (15140 zhliadnutí)

Po dlhšej odmlke prichádzam s pokračovaním stavby M286. Prechádzajúci článok zo stavby tohto motoráčika som skončil hrubou stavbou karosérie. Oproti pôvodnej verzii som prepracoval uchytenie pojazdu. Pôvodné uchytenie štyrmi skrutkami v priestore pre cestujúcich som nahradil uchytením na krajných prepážkach. Na uchytenie som použil pôvodné úchyty, ktoré som prispájkoval ku krajným priečkam. Tým som mohol úchyty v priestore pre cestujúcich odstrániť, čím sa výrazne zjednoduší modelovanie interiéru a neskoršie osadzovanie okien.

M286 II.časť 1

Vnútornú stranu čiel som „vylial“ cínom tak, aby som zaplnil všetky technické zárezy a následne zvonku tmelil.

M286 II.časť 2

Z mosadzných trubiek som urobil svetlá a kryty nárazníkov, ktoré som následne sekundovým lepidlom vlepil do čiel a potom ešte poistil epoxidom. Nabudúce ich ale už budem asi cínovať.

M286 II.časť 3

Na strope karosérie som urobil ešte dva otvory, kadiaľ prevlečiem vodiče horných reflektorov.

M286 II.časť 4

Odliatok strechy je o niečo dlhší ako samotný model, tak som strechu rozpíli na dve časti, upravil dĺžku a následne opäť zlepil epoxidom.

M286 II.časť 5

Keďže na modely plánujem aj funkčné horné reflektory, bolo nutné odliatok v tejto partii patrične upraviť. Pre reflektor som vyvŕtal otvor priemeru 3,3 mm a zo spodnej strany som odfrézoval otvor pre ledku. Aby nedochádzalo k presvitaniu, otvor som niekoľkokrát pretrel striebrenkou a nakoniec ešte čiernou matnou. Ledky som takisto natrel striebrenkou a čiernou matnou.

M286 II.časť 6 M286 II.časť 7 M286 II.časť 8

V mieste nad budúcim umiestnením motoru som urobil mierne zahĺbenie do strechy. Pri tejto operácii treba dávať pozor, hlavne v blízkosti otvorov pre žalúzie.

M286 II.časť 9

Zospájkoval som rám žalúzií a sekundovým lepidlom vlepil do obdĺžnikových otvorov. Hornú hranu som následne zalial gélovým sekundovým lepidlom a vybrúsil.

M286 II.časť 10M286 II.časť 11

Do otvorov som vložil ledky reflektorov a strechu prilepil epoxidom. Použil som 5 minútový epoxid, ktorý však začal tuhnúť akosi prirýchlo, takže sa mi ani nepodarilo úplne presne vycentrovať strechu. Na budúce použijem asi klasický „dlhý“ epoxid. Strechu som ešte poistil troma skrutkami M2. Do strechy stačí navŕtať otvor priemeru 1,6 mm a skrutka M2 si sama nareže závit. Na obrázku tesne pred prilepením strechy. Na druhom obrázku potom umiestnenie skrutiek. Po prilepení strechy som spoj vytmelil.

M286 II.časť 12 M286 II.časť 13

Stav po nalepení strechy pred tmelením.

M286 II.časť 14

Následne som skompletoval žalúzie na oboch stranách. Lepené sekundovým lepidlom.

M286 II.časť 15 M286 II.časť 16

Horný reflektor a kryty húkačiek som zlepil sekundovým lepidlom a následne vlepil na svoje miesto do odliatku.

M286 II.časť 17 M286 II.časť 19
M286 II.časť 18

Na strechu som dolepil ešte ďalšie leptané detaily. Sitká nad ventilátor prídu dolepiť neskôr, ešte ich nemám.

M286 II.časť 20

Nakoniec som ešte vyskúšal ledky v reflektoroch. Pred ledku ešte príde svetlovod a asi aj trochu silnejší odpor pridám.

M286 II.časť 21

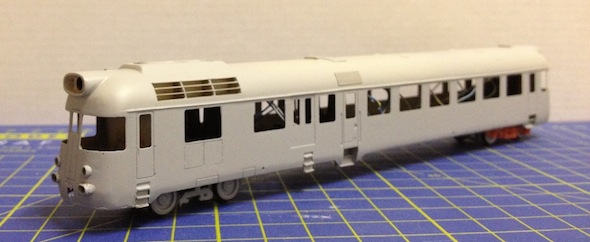

Nasledoval nástrek surfacerom, a výsledok je na nasledujúcich snímkach. Ešte bude treba tmeliť a brúsiť

M286 II.časť 22 M286 II.časť 23 M286 II.časť 24

V ďalšom pokračovaní popíšem, ako som riešil pojazd.
