Staviam stanicu pre modulové kolajisko

Moduly | Jozef Kiss, 03. 09. 2003 (10644 zhliadnutí)

Netušil som, koľko budem o tom špekulovať a diskutovať.

Ďalšia verzia layoutu stanice. Celkový plánik

plán celý

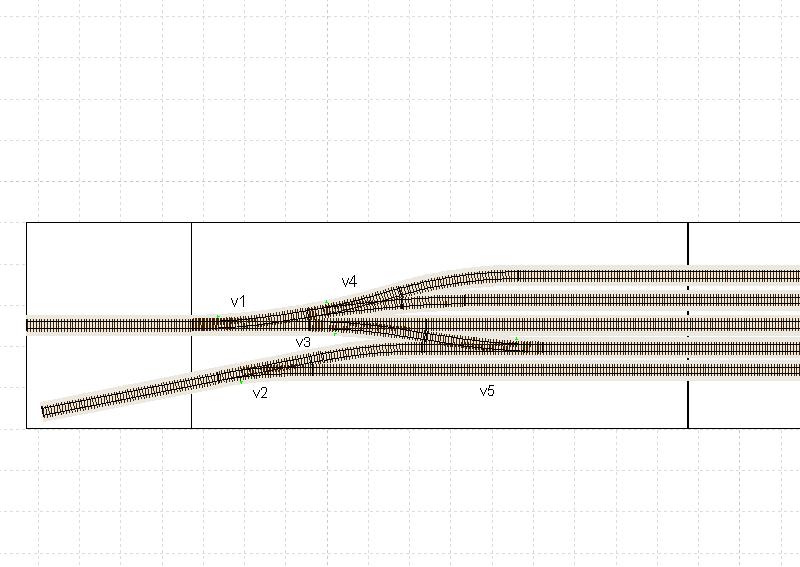

Koľaje 1,2 a 3 sú dopravné, koľaj 4 a 6 je manipulačná, koľaj 5 slúži na obeh súpravy, ktorá prišla z vedľajšej trate a tam sa aj vráti naspäť. Kusá koľaj 5a by mohla zaústiť do malého depa, alebo ostane ako výťažná pre hnacie vozidlo lokálky. v1,v3,v5,v8,v10,v12 sú tyu EW3, v4,v9,v11 sú EW1 upravená ako obojstranná nesúmerná s polomermi 1363 a 2387 (4 a 7st), ostatné sú klasické EW1. Ako bude vyriešené pripojenie odbočnej trate, je zatiaľ záhadou. ! Hoci obrázky nie sú veľké, lezú dosť pomaly :-( Západné zhlavie

zhlavie západ

Východné zhlavie

zhlavie východ

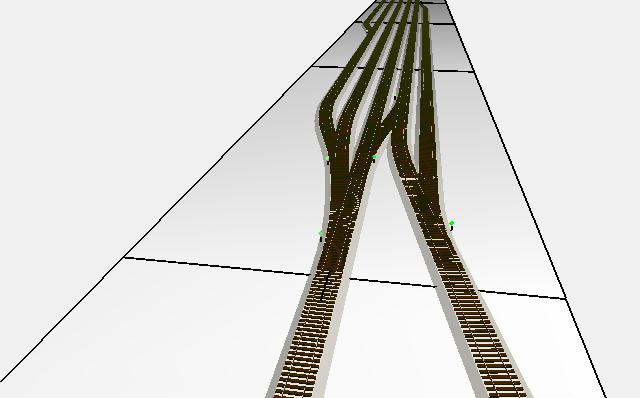

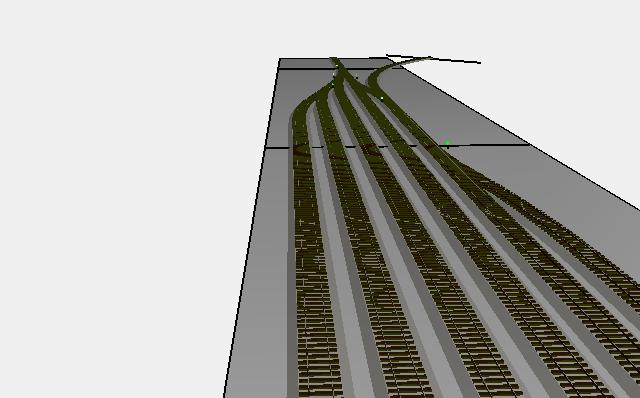

To isté 3D

3Dz
3D2
