Digitalizácia Okuliarnika Kuehn TT inak

Digitalizácia LOKO | Boris , 12. 01. 2016 (3204 zhliadnutí)

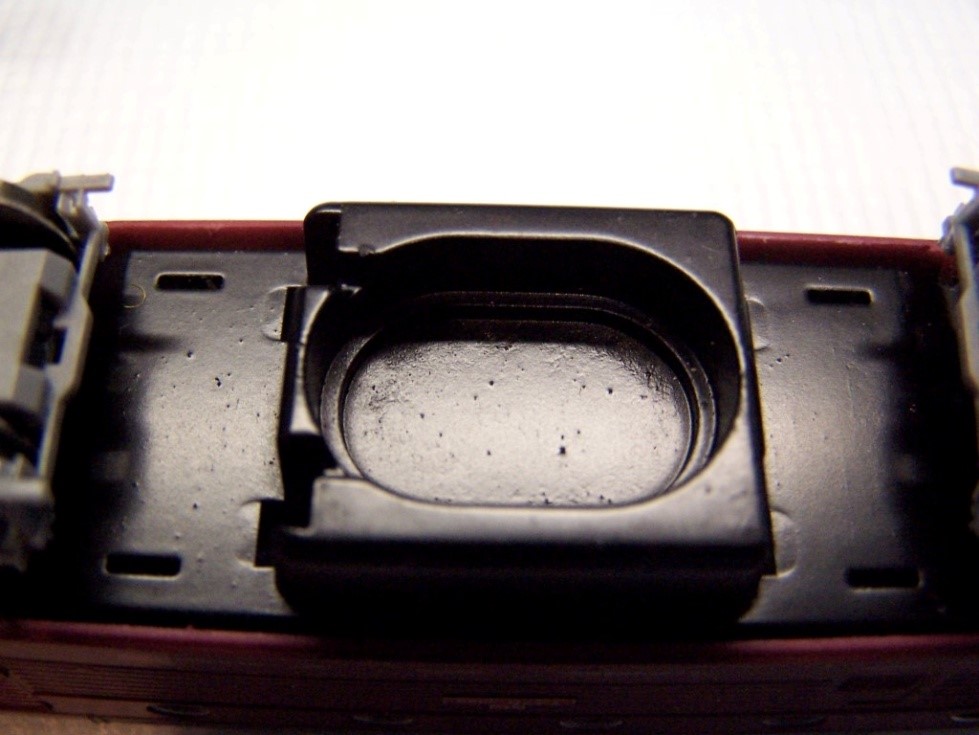

Aj keď sa zdá, že výrobca sa snaží pri výrobe myslieť na všetko, v tomto prípade mu to až tak nevyšlo. V naftovej nádrži sa pod krytkou nachádza priestor pre oválny reproduktor napr. Uhlenbrock Art.-Nr. 31110 15 x 25 x 12 mm, 0,5 W. Tento reproduktor mi bol popísaný ako nie moc vhodný na ozvučenie, chýbali mu hlavne „basy“. Pre vhodný hranatý reproduktor vyhovoval priestor len nad motorom, ale bolo nutné odstrániť konektor. Tento spôsob digitalizácie popisuje článok Okuliarnik Kuehn a jeho digitalizácia

Ja som na internete som objavil sadu na digitalizáciu tejto lokomotívy. Obsahuje všetko potrebné k prestavbe, dosku plošného spoja (ďalej DPS), hranatý reproduktor aj s ozvučnicou a zvukový dekodér Zimo MX 648 s rozhraním PLUX16.

Na DPS sa navyše oproti pôvodnej doske nachádza päť tantalových kondenzátorov 100uF/20V, na preklenutie úseku pri strate napájania, pri prechode cez výhybky a pod. Ďalej je možné zvlášť ovládať svetlo reflektora a koncových červených svetiel. Dekodér sa zasúva do pripraveného konektora, ktorý je na DPS a obsahuje už kompletné zvukové projekty, vo verzii T478.3 alebo 750. Všetky dostupné funkcie si je možné pozrieť v PDF dokumente

Demontáž

Opatrne uvoľníme karosériu, ktorá drží po bokoch pojazdu zobáčikmi, ktoré treba uvoľniť pri miernom ťahu karosérie nahor, viď. foto


Po odspájkovaní čiernych prívodných vodičov od zberačov napätia z kolies, odskrutkujeme pôvodnú DPS a následne odspájkujeme aj prívodné vodiče k čelným LED svetlám.

Tým máme pripravený model na montáž sady a nie je potrebné na ňom nič upravovať.

Montáž

Napružíme si kontakty na motore, ktoré budú doliehať na pocínované plôšky na novej DPS a túto priskrutkujeme na pojazd.

Vodiče prispájkujeme podľa schémy.


Malo by to vyzerať asi takto

Potom odskúšame ozvučnicu reproduktora či nám pasuje do otvoru nad motorom. Mne sa nezmestila. Je vyrobená pravdepodobne na 3D tlačiarni a po bokoch má viditeľné vrúbkovanie, ktoré je potrebné obrúsiť a až potom nalepiť na ozvučnicu reproduktor. Ja som najprv nalepil reproduktor a potom pilníkoval ozvučnicu, chudák repráčik

Potom na spodnú stranu ozvučnice nalepíme tenké pásiky obojstrannej lepiacej pásky a ktoré sa na druhej strane prilepia na magnety motora, ktoré sú vidieť aj cez otvor v DPS na obrázku.

Pod dekodér nalepíme izolačnú podložku aby nedošlo ku kontaktu dekodéra s DPS a dekodér zasunieme do konektora PLUX16.

Na pripojenie reproduktora si nachystáme tenké lankové vodiče, nie sú súčasťou sady a pripojíme reproduktor k DPS podľa schémy. Ak sme pracovali precízne, model by mal byť pripravený a môžeme ho hneď aj vyskúšať. Dekodér by mal mať predvolenú adresu 3. Mne sa model na prvý pokus nerozbehol, pretože som mal zlý kontakt medzi motorom a DPS, preto som musel znova DPS odmontovať a napružiť kontakty na motore. Potom už bolo všetko v poriadku.
Ak model reaguje na ovládač a pohybuje sa plynulo oboma smermi, môžeme pristúpiť k testovaniu funkcií dekodéra. Funkcie sú popísané aj v PDF dokumente

Prvá porucha

Po prestavbe si model bez problémov zajazdil na stretnutí v Malých Svatoňovicích, ale pri predvádzaní modelu doma som po 10 minútach krúženia na oblúku zacítil, že sa začína niečo pripaľovať. Po zistení, že to nie je jedlo na sporáku ani nič podobné som začal mať zlý pocit, že to bude asi Okuliarnik. Po odstránení karosérie a preskúmaní DPS som zistil, že miesto okolo SMD odporu 121 je tmavšie a aj na dotyk bol odpor ešte teplý. Tento odpor je paralelne s diódou pripojený k paralelne spojeným už vyššie spomenutým piatim kondenzátorom 100uF/20V. Cez odpor sa kondenzátory nabíjajú a pri výpadku napájania tieto cez diódu krátkodobo zásobujú dekodér el. energiou.

Keďže sú kondenzátory prepojené paralelne, bolo treba aspoň štyri z nich jedným pólom odpojiť od DPS a premerať , ktorý z nich je chybný.

Jeden z nich vykazoval menšiu kapacitu pri premeraní RLC metrom a pri pripojení napätia 16V ním tiekol prúd okolo 20mA, ktorý ho začal zahrievať a po chvíli u neho nastal prieraz a prúd prudko vyskočil. Keďže som doma vo fiokoch žiadny podobný nenašiel, tak som si povedal, že pokles kapacity z 500 na 400uF nie až tak kritický a nebudem to ďalej riešiť.

Úvahy do budúcna

Keďže zostal priestor po výrobcom plánovanom otvore na reproduktor, dal by sa napr. využiť na dováženie modelu olovom.

Ale to už niekedy inokedy ...

Všetko dobré v novom roku 2016 Vám praje

Boco
